Участок подземного газопровода ВД

Источником газоснабжения является действующий надземный газопровод высокого давления, Ру=0,60МПа, диаметром Ø300, проходящий по проезду №3 ул.Сулакская.
Газопровод высокого давления запроектирован из труб ПЭ100 SDR 11 Ф160х14,6, с коэффициентом запаса прочности 3,2. Проектируемый га-зопровод выполнить в подземном исполнении. Ввиду плотной застройки, и возможности наезда автомобилей, глубина прокладки газопровода принята 1,0м от верха трубы до верха дорожного покрытия. В местах пересечения с автомобильными дорогами при более интенсивном движении автомобилей, глубина газопровода принята 1,20м от верха трубы до верха дорожного покрытия. При этом глубина углубленного участка принята по 5 метров от края пересекаемых дорог.
Повороты линейной части газопровода в горизонтальной и вертикальной плоскостях выполняются полиэтиленовыми отводами и упругим изгибом с радиусом изгиба не менее 4,0м. В местах ответвлений газопровода к существующим ГРПШ, отводы выполнить при помощи редукционных тройников.

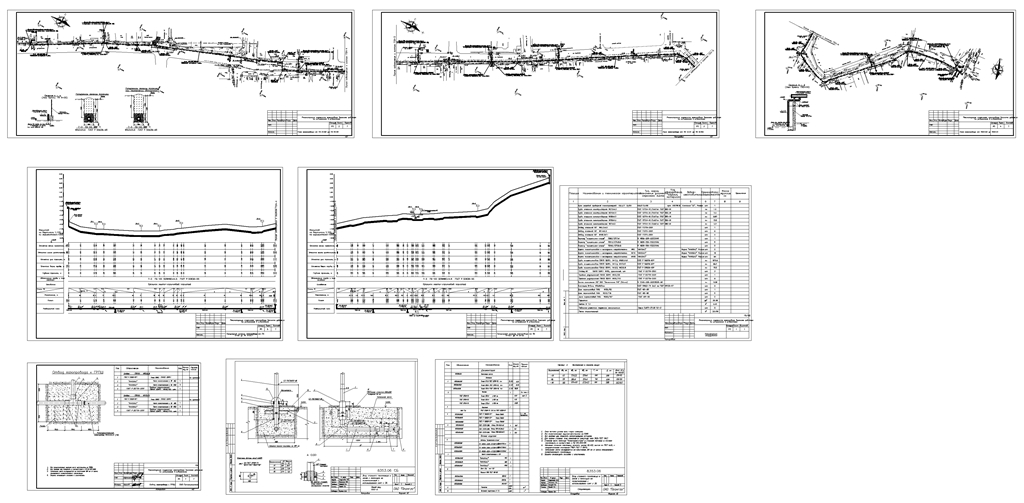

Состав: Общие данные, план газопровода, продольный профиль Язык документа

Софт: AutoCAD 2006

Файлы:

Каталог / Инженерные системы / Газоснабжение / Участок подземного газопровода ВД

Прокладка подземного газопровода.dwg
