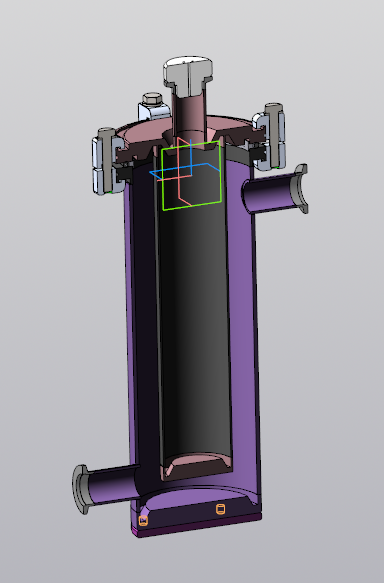

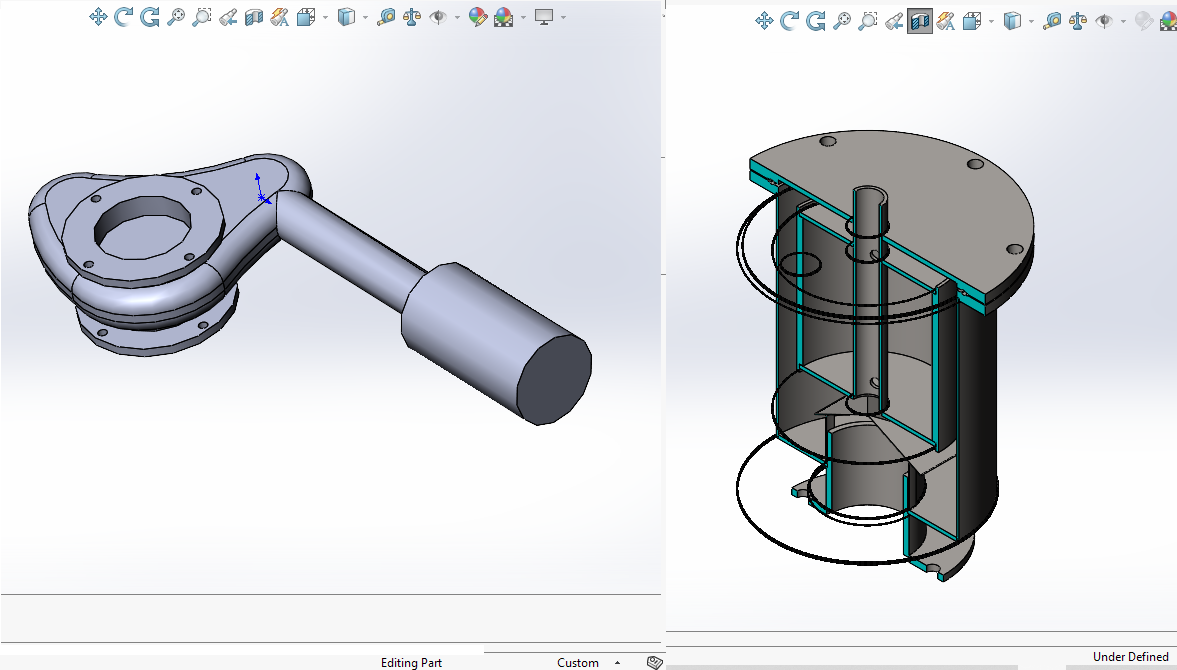

Самодельная азотная ловушка проходным диаметром 100 мм, служит для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем, а также для предотвращения попадания влаги из откачиваемого объема в паромаслянный насос, путем намораживания на внутренние стенки ловушки. если влаги много - приварить штуцер снизу - велкам.
подключение вакуумной системы- через стандартный KF25
Разработана для замены "исходной" (Азотной ловушки ЛА-100) в высоковакуумном агрегате АВДМ-100.
добавлено ( габаритная модель + присоединительные размеры)
Диффузионного паромасляного насоса НВДМ-100
Вакуумного затвора 2ЗВЭ-100 для перекрытия входного отверстия агрегата .
