Чертеж компрессора АДК-65/40

СХТТ, Компрессорные машины и установки

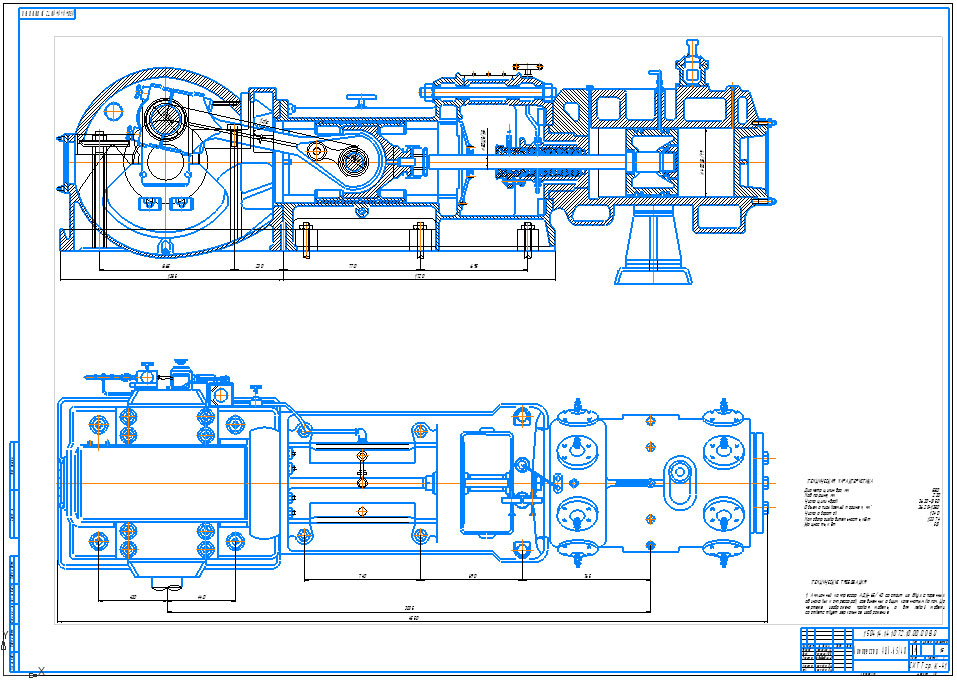

Графическая часть содержит один лист чертежа компрессора АДК-65/40, чертеж в разрезе, с ГОСТ, стандартная спецификация. Аммиачный компрессор АДК-65/40 состоит из двух спаренных одинаковых компрессоров, соединенных общим коленчатым валом. На чертеже изображена правая модель, а для левой модели соответствует зеркальное изображение. Без спецификации.

Техническая характеристика:
Диаметр цилиндра, мм 550
Ход поршня, мм 220
Число цилиндров 3620-1350
Объем описываемый поршнем, мм 3620-1350
Число оборотов 1340
Холодопроизводительность, кВт 1337,4
Мощность, кВт 513

Состав: Вид общий (ВО) Язык документа

Софт: Компас-3D 10

Просмотр файлов
Чертеж Kompressor1.cdw
