Проектирование поршневого аммиачного компрессора

Сумской государственный университет
Кафедра технической теплофизики
Курсовой проект по дисциплине "Объемные компрессоры"
на тему"Расчет одноступенчатого воздушного поршневого аммиачного компрессора"
Сумы 2016

Проектируемый компрессор – холодильный, поршневой, одноступенчатый, непрямоточный, двухцилиндровый, V-образный, с блок-картерным исполнением, простого действия, безкрейцкопфный, с внешним электродвигателем, сальниковый, со свободно-принудительной системой смазки (смазка от насоса и разбрызгиванием), стационарный, со среднетемпературным режимом работы, аммиачный, средней холодопроизводительности.

Исходные данные
Холодопроизводительность 35кВт
Холодильный агент R717
Охлаждение цилиндров водяное
Исполнение сальниковый
Температура хладоносителя
на выходе из испарителя 0C
Температура воды
на входе в конденсатор 30C

Содержание Стр.
Исходные данные 3
1. Описание проектируемого компрессора 4
2. Термодинамический расчет холодильного компрессора 5
2.1. Рабочий режим 5
2.2. Стандартный режим 8
3. Определение геометрических размеров 11
4. Газодинамический расчет компрессорной машины 13
4.1. Расчет полосового клапана 13
4.2. Расчет нагнетательного патрубка 17
4.3. Расчет всасывающего патрубка 17
5. . Динамический расчет 18
6. Выбор электродвигателя 22
7. Прочностные расчеты 24
7.1. Поверочный расчет днища поршня 25
7.2. Проверочный расчет поршневого пальца 27
7.3. Прочностной расчет шатунных винтов 28
8. Расчет противовесов 26
9. Проверочный расчет подшипников 29
Список литературы 30

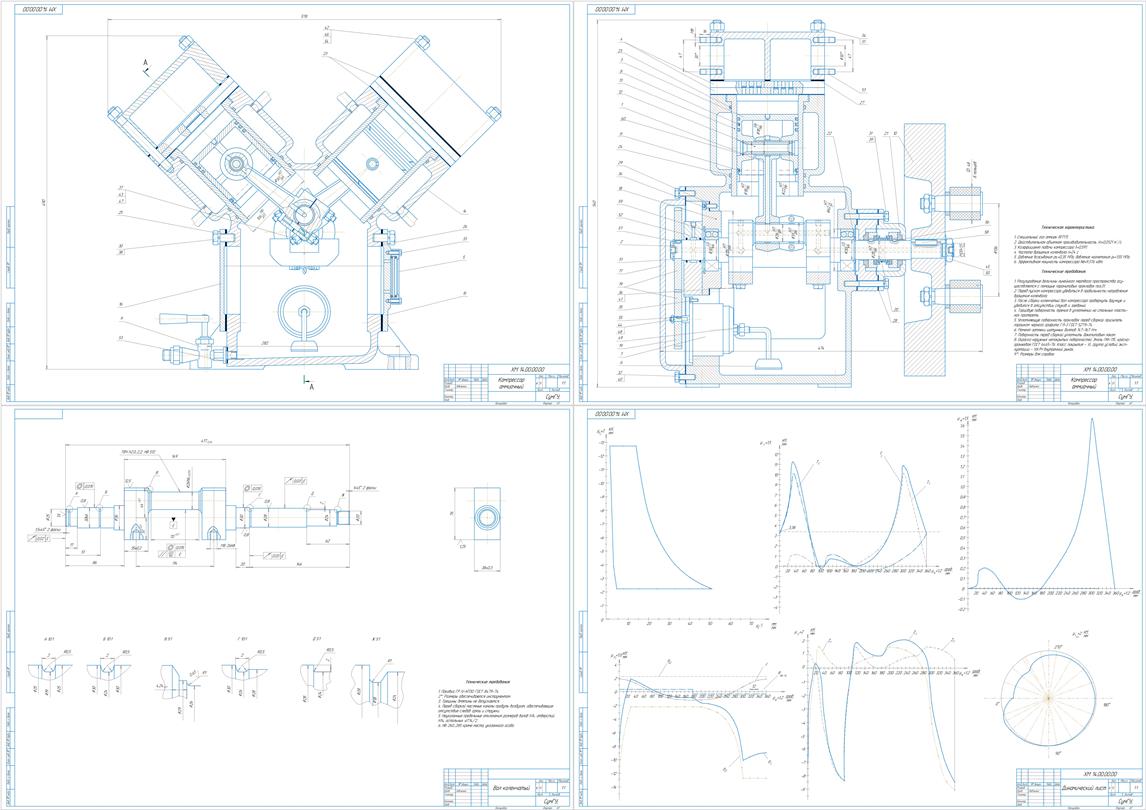

Состав: Вал коленчатый(А1), Динамический лист(А1), Поперечный разрез(А1) , Продольный разрез(А1), спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 15,2

Каталог / Инженерные системы / Газоснабжение / Проектирование поршневого аммиачного компрессора

Просмотр файлов
поршневой\Вал коленчатый.cdw
поршневой\Динамический лист.cdw
поршневой\КР.doc
поршневой\Поперечный разрез .cdw
поршневой\Продольный разрез.cdw
поршневой\спецификаци Компрессора.doc
поршневой
