Расчет и проектирование поршневых компрессоров

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н.Э. БАУМАНА
Факультет «Энергомашиностроение»
Кафедра «Вакуумная и компрессорная техника»
Курсовой проект по курсу : Поршневой компрессор
на тему «Расчет и проектирование поршневых компрессоров»
Москва, 2018г

Исходные данные: Сконструировать двухступенчатый воздушный компрессор W-образ. Компрессор сжимает воздух из атмосферы до давления 1МПа.Производительность компрессора 4 м^3/мин .Охлаждение компрессора воздушное.

Содержание
1. Введение
1.1 Техническое задание
1.2 Техническая характеристика
1.3 Описание компрессора
2. Тепловой расчет
2.1 Исходные данные
2.2 Распределение давлений по ступеням
2.3 Определение коэффициента подачи
2.4 Определение основных размеров и параметров ступеней
2.5 Определение температуры нагнетания
2.6 Определение мощности
2.7 Определние газовых сил в ВМТ и НМТ
2.8 Определение исходных данных для расчета межступенчатого холодильника.
3. Динамический расчёт
3.1 Кинематические данные крипвошипно-шатунного механизма
3.2 Индикаторные диаграммы
3.3 Диаграмма газовых сил
3.4 Силы инерции, трения и суммарные поршневые силы
3.5 Силы действующие на элементы механизма движения
3.6 Расчет маховика
3.7 Уравновешивание компрессора
3.8 Расчет диаметра коленчатого вала
3.9 Размеры элементов картера и крышки картера
4. Расчёт на прочность
4.1 Палец шатун
4.2 Шатун
4.3 Крепления противовесов
4.4 Цилиндры
4.5 Поршни
4.6 Коленчатый вал
4.7 Шатунная шейка
4.8 Расчет подшипников
4.9 Расчет шпоночного соединения.
5. Список использованной литературы

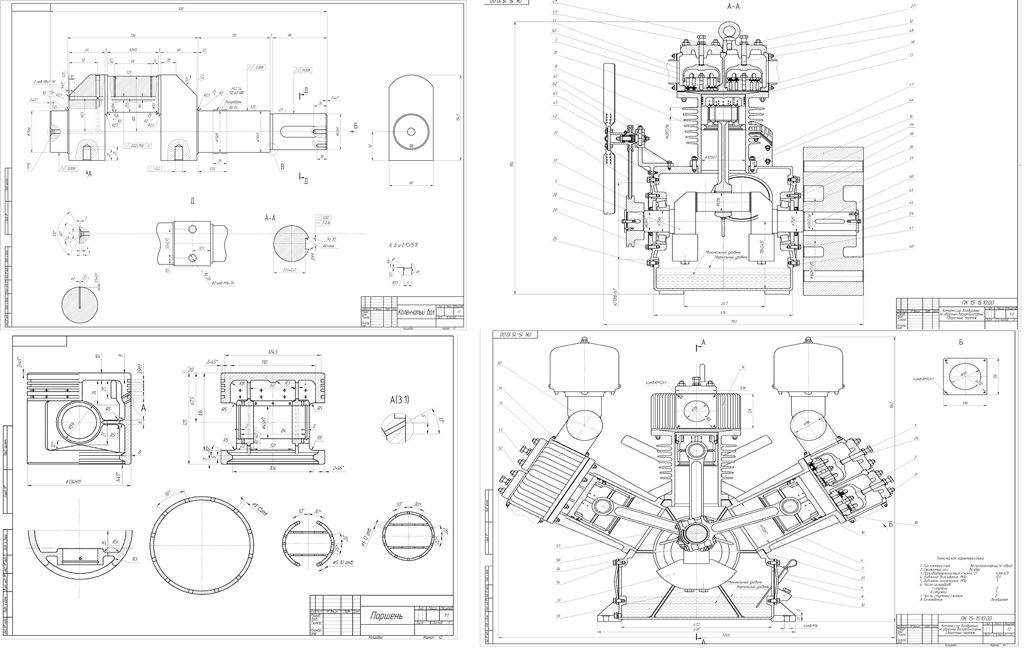

Состав: Продольное сечение, поперечное сечение, коленчатый вал, поршень, Спецификация, Расчетно-пояснительная записка в MathCad Язык документа

Софт: КОМПАС-3D 2017

Файлы:
Спецификация 3.cdw
Спецификация 1.cdw
Компрессор W-образ ппродольный вид.cdw
Содержание.docx
Компрессор W-образ поперечный вид.cdw
Спецификация 2.cdw
Mathcad - расчет_записка.pdf
расчет_записка.xmcd
Поршень.cdw
Коленчатый вал.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: artem
Дата: 2019-03-13
Просмотры: 848
