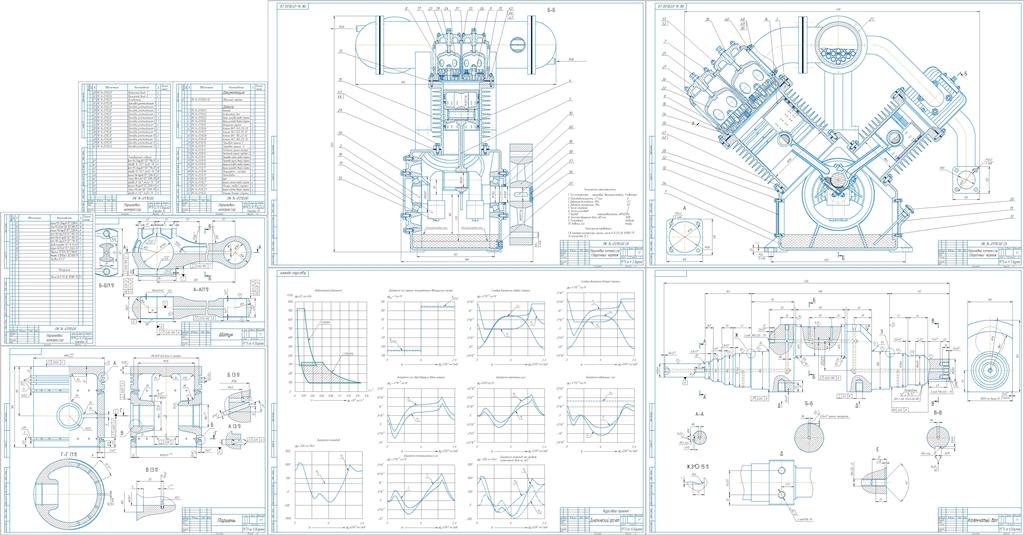

Проектирование поршневого компрессора производительностью 6 м3/с

Московский государственный технический университет им. Н. Э. Баумана
(МГТУ им. Баумана)
Кафедра Вакуумная и компрессорная техника
Курсовой проект по дисциплине " Проектирование поршневого компрессора"
На тему: "Проектирование поршневого компрессора для сжатия воздуха"
Москва 2018

Исходные данные: поршневой V-образного компрессор: Производительность 6 м3/с, давление всасывания рн=0.1 МПа, давление нагнетания рн=0.9 МПа, рабочий газ воздух.
Содержание

Содержание
Введение 2
I. Тепловой расчет компрессора 5
1. Распределение давлений по ступеням 5
2. Определение коэффициента подачи 6
3.Определение основных размеров и параметров ступеней 7
4. Определение температуры нагнетания. 9
5.Определение мощности 9
6. Определение исходных данных для расчета межступенчатого холодильника 10
II. Динамический расчет 10
1. Построить диаграммы сил 10
2. Построить диаграмм момента при развале коленчатого вала на 90 ⁰ 20
3. Выбор клапанов по пропускной способности 22
4. Уравновешивание компрессора 23
III.Расчет на прочность 24
1.Полец шатуна 24
2. Шатун 25
3.Цилиндры 27
4. Коленчатый вал 28
5. Шпоночное соединение 32
Список использованных литератур 33
