Проектирование L-образного компрессора

ОмГТУ
Кафедра ХКТиТ
Курсовой проект по дисциплине "Теория, расчет и конструирование поршневых компрессоров"
На тему: "Расчет поршневого углового компрессора"
Омск 2018

Исходные данные к проекту Воздух, Pвсас=0,1МПа, Pнагн=2МПа, Tвсас=293К, Q=100 м3/ч

В данном курсовом проекте необходимо выбрать и проанализировать схему поршневого компрессора. Проведён термодинамический расчет в котором определили число ступеней сжатия, диаметр цилиндра, подобран электродвигатель. В динамическом расчете уравновешен компрессор, построены индикаторные, силовые диаграммы а также диаграммы суммарного противодействующего момента

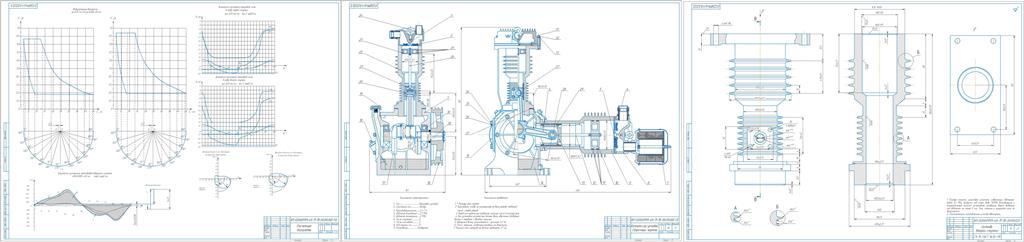

Графическая часть содержит сборочный чертеж L-образного компрессора, деталировку цилиндра, силовые диаграммы.

Введение…………………………………………………...……………………..2
2. Расчет компрессора ………………………………………………………......3
2.1. Распределение повышения давления по ступеням……….………..3
2.2. Определение коэффициентов подачи……………………….......…..5
2.3. Определение основных размеров и параметров ступеней…..….....8
2.4 Определение индикаторной мощности компрессора и выбор электродвигателя……….………………...……..…..……………..…...…9
2.5. Определение температуры нагнетания…………………………....10
2.6.Выбор клапанов по пропускной способности……………………..11
2.7.Подбор пружин клапанов………………………………………...…13
3. Динамический расчет.....................................................................................19
3.1. Уравновешивание компрессора……………………………………19
3.2. Построение индикаторной диаграммы………………………....…21
3.3. Построение диаграмм суммарной поршневой силы……...……....25
3.4. Построение диаграмм суммарного противодействующего момента………………………………………………………………..…32
4. Расчет маховика…………………………………………………………..…36
Заключение……….……………………………………………………………..38
Список литературы……………………………………………………....…….39
