МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Казанский национальный исследовательский технологический университет»
(ФГБОУ ВО «КНИТУ»)
Кафедра Компрессорные машины и установки
Направление Технологические машины и оборудование
Профиль Компрессорные машины и установки
Группа 2371-21
КУРСОВОЙ ПРОЕКТ
по дисциплине «Конструирование и эксплуатация поршневых компрессоров»
на тему «Проектирование поршневого компрессора»

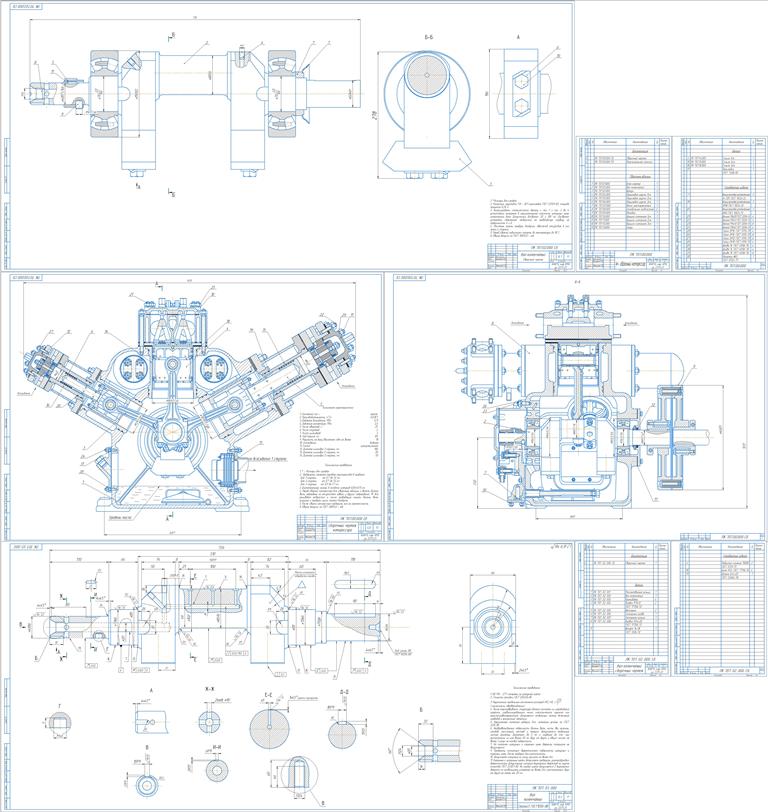

В курсовом проекте проведено проектирование поршневого трехступенчатого компрессора для сжатия пропана. Выполнены также расчеты: термогазодинамический, динамический расчет, расчет на прочность, расчет на прочность коленвала методом конечных элементов, уравновешивание компрессора, определена мощность КМ и выбран электродвигатель. Так же представлены вопросы автоматизации. В конце пояснительной записки в качестве приложения спецификации на сборочные чертежи.
Исходные данные
Давление на всасывании pвс = 0,11 МПа, давление нагнетания pнг = 2,4 МПа, тип компрессора – Wобразный, производительность по условиям всасывания
V = 2,2 м3, температура всасывания Tвс = 23 0C, Тохл = 18 0C.
Содержание
Лист нормоконтролера............................................................................................4
Задание.....................................................................................................................5
Введение...................................................................................................................6
1. Описание конструкции компрессора.................................................................7
2. Термодинамический расчет поршневого компрессора...................................9
2.1 Выбор схемы и определение числа ступеней...............................................11
2.2 Распределение давлений и температур по ступеням ..................................12
2.3 Коэффициенты подачи...................................................................................13
2.4 Основные размеры и параметры компрессора.............................................15
2.5 Уточненные размеры.......................................................................................17
3. Динамический расчет........................................................................................21
3.1. Основные теоретические положения............................................................21
3.2. Исходные данные и результаты.....................................................................22
3.3. Расчет маховика..............................................................................................35
4. Расчет на прочность...........................................................................................37
4.1. Расчет стержня шатуна...................................................................................37
4.2. Расчет поршневой головки шатуна...............................................................39
4.3. Расчет кривошипной головки шатуна...........................................................42
4.4. Расчет шатунного болта.................................................................................43
4.5. Расчет поршневого пальца.............................................................................44
4.6. Расчет цилиндров............................................................................................45
4.7. Расчет шпилек крепления...............................................................................46
4.8. Расчет прокладок............................................................................................47
4.9. Расчет поршневых колец................................................................................47
4.10. Расчет поршней.............................................................................................48
4.11. Расчет подшипников....................................................................................49
5. Выбор клапанов. Расчет мощности, теряемый в клапанах............................51
6. Расчет на прочность коленвала.........................................................................53
7. Уравновешивание компрессора........................................................................56
8. Смазка компрессора..........................................................................................61
9. Автоматика.........................................................................................................62
Заключение.............................................................................................................63
Список литературы................................................................................................64
