Проектирование одноступенчатого двухрядного поршневого компрессора

Сумский государственный университет
Кафедра ТТФ
Курсовой проект по дисциплине "Объемные компрессоры"
На тему: " Проектирование и расчет поршневого компрессора"
Сумы 2017

Исходные данные:
Производительность по условиям всасывания V=3.0 м^3/мин ;
Сжимаемая среда – воздух;
Давление всасывания – 0,13 МПа ;
Давление нагнетания – 0,5 МПа ;
Температура всасывания – 263 К ;
Вид действия – простой;
Охлаждение – водяное.

СОДЕРЖАНИЕ
Введение
1 Описание конструкции компрессора
2 Исходные данные
3 Предварительный термодинамический расчет компрессора
3.1 Расчет теплофизических свойств сжимаемого газа
3.2 Определение числа ступеней компрессора
3.3 Определение величин депрессий
3.4 Расчет параметров сжимаемого газа в ступени компрессора
3.5 Определение размеров и выбор базы компрессора
4 Выбор клапанов
4.1 Расчет потерь энергии в клапанах
4.2 Выбор клапанов
5 Поверочный термодинамический расчет
5.1 Перерасчет производительностей ступеней
5.2 Определение мощности компрессора, подбор электродвигателя двигателя
6 Динамический расчет и уравновешивание компрессора
6.1 Определение движущихся масс компрессора
6.2 Расчет маховика.
7 прочностные расчеты
7.1 Расчет на прочность стенки цилиндров.
7.2 Расчет шатунного болта
7.3 Расчет поршневого пальца
7.4 Расчет на прочность стенок поршня
7.5 Расчет уплотнительного кольца
7.6 Расчет коленчатого вала
7.7 Поверочный расчет коренных подшипников
7.8 Расчет системы смазки механизма движения
Список литературы

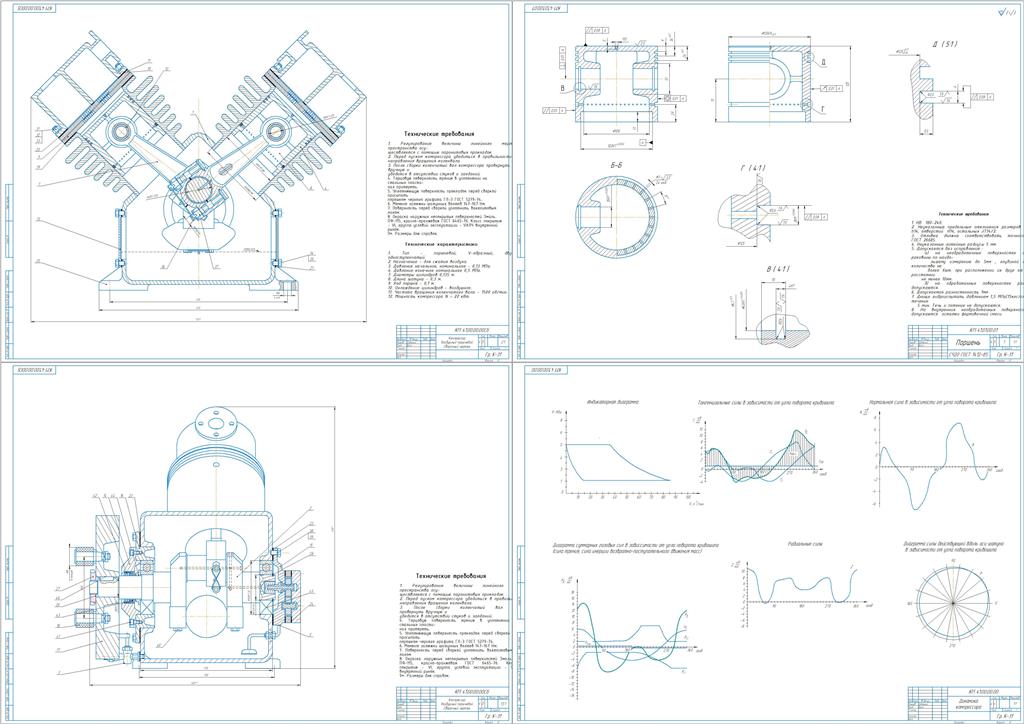

Состав: Компрессор воздушный (2 шт. СБ), Деталировка (поршень), Динамика компрессора (ВО), Спецификации 2 шт., Пояснительная записка (ПЗ) Язык документа

Софт: КОМПАС-3D 16

Файлы:
Новая папка/
Новая папка/2.cdw
Новая папка/мой1.cdw
Новая папка/мой3 точно.cdw
Новая папка/мой курсач.doc
Новая папка/Спецификация 2 лист.doc
Новая папка/мой 4.cdw
Новая папка/Специфик 1 лист.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: sergey no
Дата: 2018-11-08
Просмотры: 788
2 комментария
    1

    Сегодня скачал чертеж, пошел распечатывать и заметил что текст выходит за рамку, как быть?

      2

      Подправить, все работы у нас для ознакомления или как подоснова для своих проектов, это отображено на картинке предварительного просмотра. Там надо просто изменить шрифт на гост тип а.
