Расчет двухрядного одноступенчатого воздушного поршневого компрессора двойного действия

Сумской государственный университет
Кафедра технической теплофизики
Курсовой проект по курсу"Обьёмные компрессоры"
на тему: "Расчет двухрядного одноступенчатого воздушного
поршневого компрессора двойного действия"
Сумы 2016

Исходные данные:
Производительность по условиям всасывания 8(м^3/мин) ;
Сжимаемая среда – воздух;
Давление всасывания – 0,23МПа ;
Давление нагнетания – 0,9МПа ;
Температура всасывания – 25С ;
Вид действия - двойное;
Охлаждение – воздушное.
Расчет проводится с целью выбора оптимальной схемы и базы компрессора в зависимости от назначения, параметров сжимаемого газа.
Содержание:
1.Описание компрессора.
2.Исходные данные.
3.Предварительный термодинамический расчет.
4.Выбор клапанов.
5.Поверочный термодинамический расчет.
6.Динамический расчет.
7.Прочностные расчеты.
Список литературы.
Чертежи:
1.Динамический расчет А1.

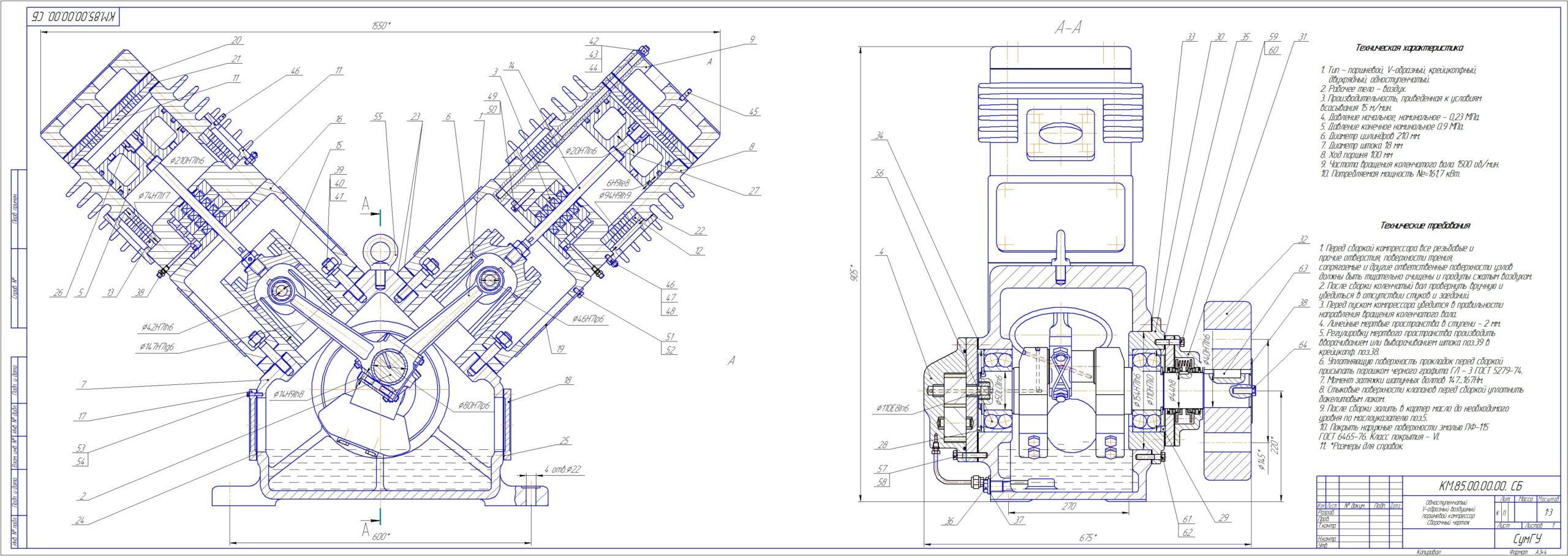

2. Сборочный чертеж А3:4.
3.Поршень А3.
Спецыфикация.

Состав: 1.Динамический расчет А1. 2. Сборочный чертеж А3:4. 3.Поршень А3. 4.Спецыфикация. 5.ПЗ. Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Расчет двухрядного одноступенчатого воздушного поршневого компрессора двойного действия

Курсовая 85\Spetsifikatsia.doc
Курсовая 85\Динамический расчет 85.cdw
Курсовая 85\Поршень85.cdw
Курсовая 85\Сборочный85.cdw
Курсовая 85\Курсовая 85.docx
Курсовая 85
