Сумский государственный университет
Кафедра Технической теплофизики
Тема: Расчет и проектирование бессальникового поршневого холодильного компрессора с охлаждением цилиндров парами холодильного агента
2012 год
Курсовая работа по дисциплине «Холодильные машины»
ЗАДАЧА - спроектировать и рассчитать поршневой холодильный непрямоточный компрессор для холодильной установки с рассольной системой охлаждения с одним из стандартных значений хода поршня (50, 66, 82 мм) и частоты вращения коленчатого вала (16, 25, 24, 48 с^(-1)). Вид хладагента, охлаждение цилиндров и конструктивное исполнение компрессора приведены в таблице 1.
Таблица 1 – Исходные данные
Холодильный агент - R134a
Холодопроизводительность - 35 кВт
Температура хладоносителя на выходе из испарителя - 0 град.
Температура воды на входе в конденсатор - 30 град.
Охлаждение цилиндров - парами хладагента
Исполнение - бессальниковый
РАЗДЕЛЫ РАБОТЫ:
1 Описание проектируемого компрессора.
2 Термодинамический расчет холодильного компрессора.
2.1 Рабочий режим.
2.2 Стандартный режим.
3 Определение геометрических размеров .
4 Газодинамический расчет компрессорной машины.
4.1 Расчёт основных размеров самодействующих клапанов.
4.2 Уточнение мёртвого объёма и корректирование объёмной производительности.
4.3 Размеры всасывающего и нагнетательного патрубков.
5 Выбор электродвигателя.
6 Динамический расчёт.
7 Расчёт маховика.
8 Расчет противовесов.
9 Прочностные расчеты деталей компрессора.
9.1 Прочностной расчёт поршневого кольца.
9.2 Поверочный расчет тронкового поршня.
9.3 Расчет поршневого пальца.
9.4 Расчёт подшипников.
9.5 Расчёт шатунных болтов.
9.6 Расчёт гильзы цилиндра.
ГРАФИЧЕСКАЯ ЧАСТЬ:

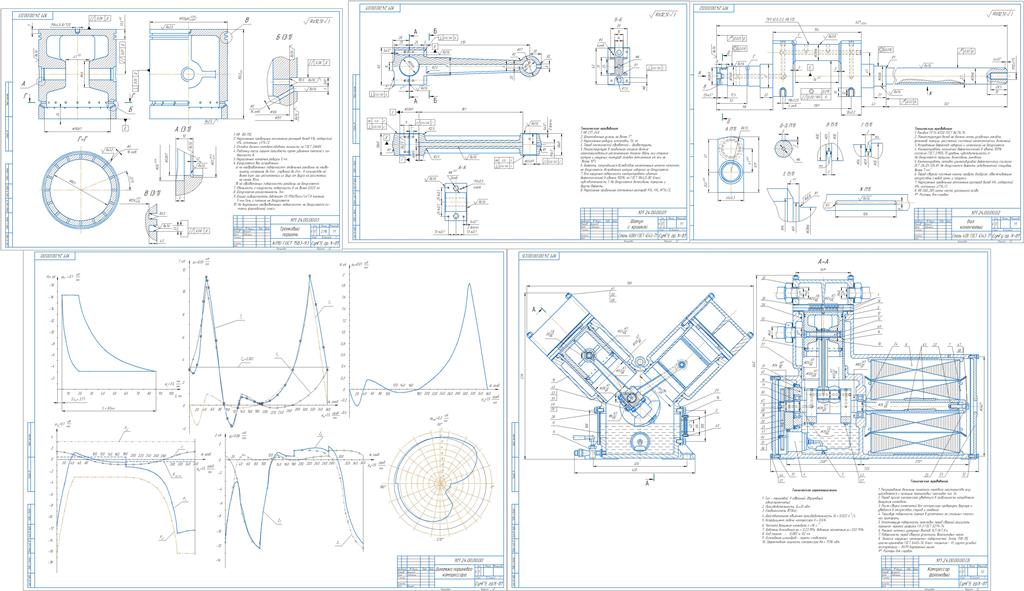

Заключалась в разработке общего вида поршневого двухрядного V-образного компрессора, а также графиков динамики поршневого компрессора и отдельных деталировок (шатуна, поршеня+3D, коленчатого вала).
Графическая часть курсового проекта выполнена в программном комплексе Компас-3D V18.
Компрессор фреоновый СБ – 1 лист А1 + Спецификация (MS Word)
Шатун с крышкой – 1 лист А2
Поршень – 1 лист А2 (3D модель)
Вал коленчатый – 1 лист А2
Динамика поршневого компрессора - А1
