Насос вакуумный Value VE-225N 3D модель

343

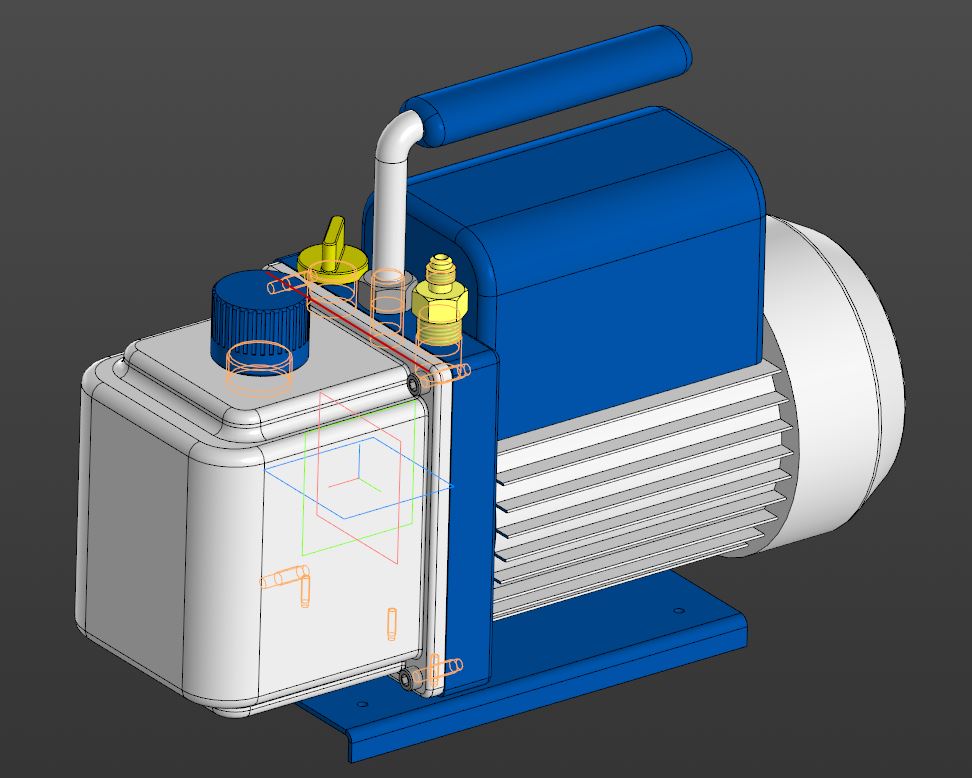

3D модель насоса вакуумного фирмы Value мод. VE-225N. Насосы-вакууматоры типа VE – пластинчато-роторные моноблочные масляные вакуумные насосы, предназначенные для откачки из герметичных сосудов воздуха, неагрессивных к материалам конструкции и рабочей жидкости пожаро-, взрывобезопасных нетоксичных газов с содержанием кислорода не больше, чем в воздухе при нормальных условиях (21% по объему), паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, от атмосферного до предельного остаточного. Часто применяются для систем кондиционирования.
Характеристики насоса вакуумного :
Производительность: 70л/мин;
остаточное давление, парциальное/полное: 0,2/2 Па;
Мощность: 0,37 кВт;
Вход: 1/4 SAE (7/16-20 UNF);
Масса: 11кг.

3D Модели Value Value VE-225N VE VE-225N вакуумный Насос Насос-вакуумный

Автор

Никита Коршунов

Дата

22.03.2022

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D V 20 Как открыть?

Содержимое архива

VE-225N Насос вакуумный
- VE-225N Подставка.m3d
- VE-225N Пробка.m3d
- VE-225N Фитинг.m3d
- VE-225N Пробка заливная.m3d
- VE-225N Редуктор.m3d
- 3D
  - PLib_Nut_OST92_900.m3d
  - PLib_Screw_GOST_11738_1500.m3d
- VE-225N Корпус насоса.m3d
- VE-225N Ручка.m3d
- VE-225N Эл. двигатель.m3d
- VE-225N Насос вакуумный.a3d
- VE-225N Насос вакуумный.stp
- VE-225N Насос вакуумный.log
- Sys
  - graphic.lyt
  - Spc.lat

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
