Целью работы является холодоснабжение крытого ледового поля. Каток предназначен для массового катания. Начальные данные для проектирования следующие.
- искусственный ледовый каток размерами 44х23 метра;
- каток предназначен для проведения зимних спортивных мероприятий и массовых катаний на коньках;
- плита выполняется без температурных швов на поверхности катка;
- каток оборудован вмораживаемыми хоккейными бортами без защиты бросковой зоны, а также въездными воротами для льдоуборочной машины;
- холодильная установка выполнена в виде воздухоохлаждаемой моно-блочной холодильной машины (чиллер) и расположена вне контура здания;
- плита ледового покрытия будет иметь линейную систему отвода воды;
- в качестве хладоносителя предусмотрено применение 40% водного рас-твора этиленгликоля.
- Главная -
- Чертежи -
- Инженерные системы -
- Хладотехника и холодильные установки -
- Проект холодоснабжения катка

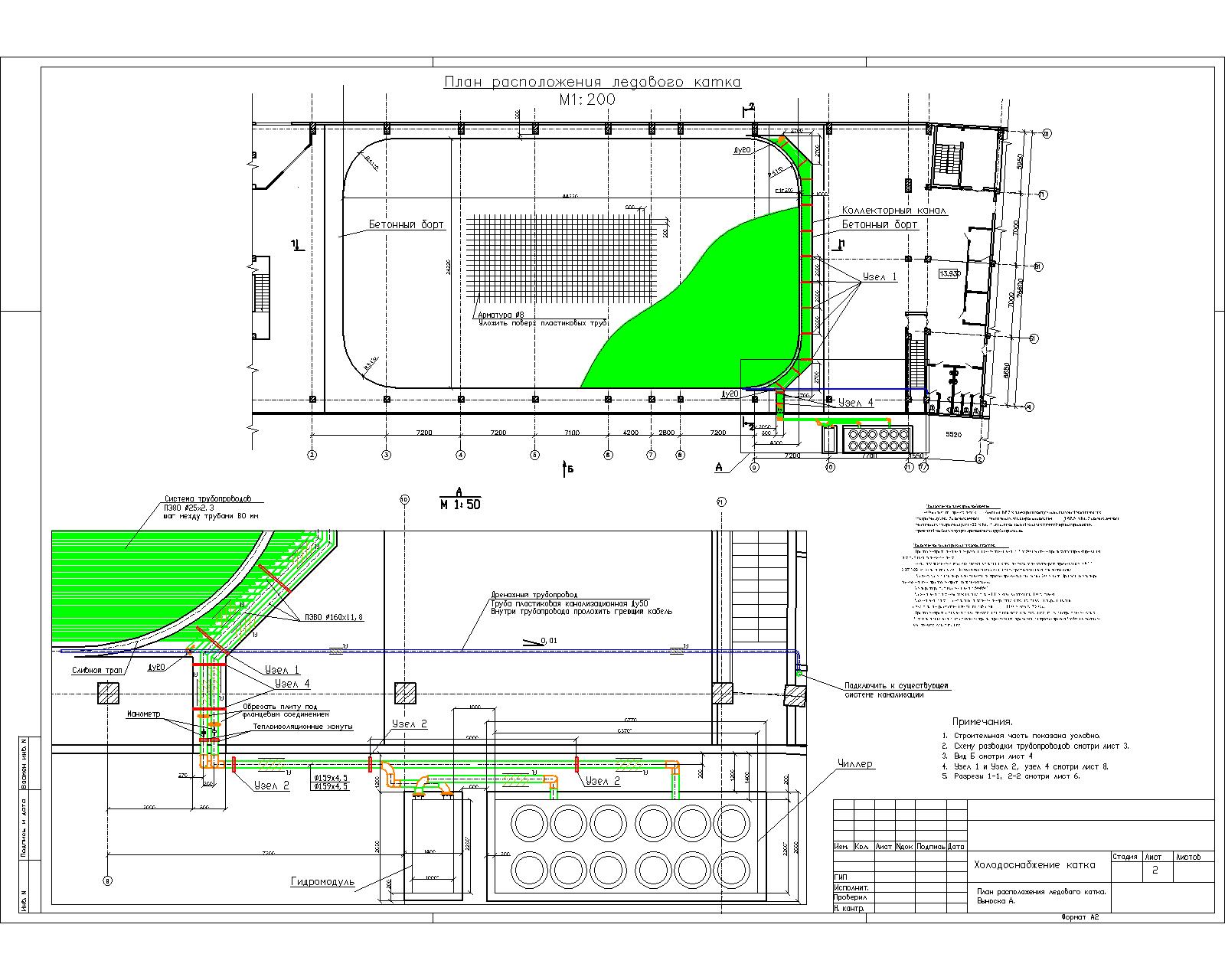

Проект холодоснабжения катка
0
265
12254
2
1
500

Сообщить о проблеме
Автор
Дата
30.04.2015
Язык
Русский
Состав
План. аксонометрия, принципиальная схема, разрезы, строительное задание на фундаменты, узлы, узлы 1-3, общие данные, спецификация
Софт
AutoCAD 2004
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
