Холодоснабжение литейного участка (раздел ХС)

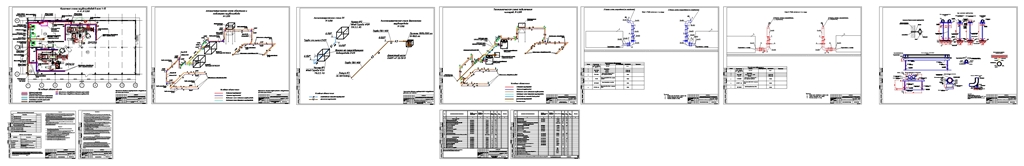

Аксонометрия, технологическая схема, узлы крепления трубопроводов (с подпорами). Раздел "Холодоснабжение" литейного участка завода. В проекте предусмотрено:
1. Установка нового оборудования - 2 холодильных установки (чиллеры) Чиллер №1 - Wheil Capella WSM 110.2.2. NS с двумя компрессорами (расход воздуха 40000 м³/час) и центробежным насосом с напором 237,0 кПа, расход хладоносителя составляет 19,0 м³/час холодопроизводительность 111.0 кВт, при температуре жидкости Т= +20 °С. Чиллер №2 Wheil Capella WSM 130.2.2. NS с двумя компрессорами (расход воздуха 40000 м³/час) и центробежным насосом с напором 211,0 кПа, расход хладоносителя составляет 22,0 м³/час, холодопроизводительность 130,0 кВт, при температуре жидкости Т= +20 °С - под охлаждение двух литейных комплексов DM1650 и DM1250 соответственно.
2. Разводка системы охлаждения выполнена в виде подающего и обратного трубопроводов, которые фланцами DN65 присоединяются к чиллерам. Подключение к потребителям производится с помощью 6 отпаек на подающем и обратном трубопроводе с шаровыми кранами DN40 на каждой отпайке. Для системы охлаждения использованы оцинкованные трубы и фитинги DN80, ГОСТ 3262-75.
3. Крепление трубопроводов произвели согласно серии 5.908-2, 5.900-7. Шаг креплений для обратного и подающего трубопроводов приняли через каждые 2,5-3,0 м.
4. Изоляция трубопроводов осуществляется каучуковой теплоизоляцией с металлизированным покрытием K-Flex AL CLAD ∅90 мм, толщиной 13 мм.
5. Байпасная линия между двумя холодильными установками на подающем и обратном трубопроводе DN80. Система байпас работает так, чтобы при поломке одного из чиллеров, второй работал на каждого потребителя на половину производительности одной установки. На каждой из байпасных линий перед чиллерами установлены дисковые затворы, при выходе из строя одной из установок, дисковые затворы на одной стороне открывают и чиллер работает на 2 потребителя.
