Разработка технического решения холодоснабжения центрально-местной СКВ.

Могилевский государственный университет продовольствия
Кафедра Низкотемпературной техники
Курсовой проект по дисциплине "Холодильные машины и установки"
На тему: "Разработка технического решения холодоснабжения центрально-местной СКВ в Г.ХАБАРОВСКЕ"
Могилев 2015

Исходные данные.
Местоположение - г. Хабаровск.
Наименование объекта -офис
количество помещений-4
размеры помещения 1,2 - 10 х 5 х 4,8 : 3,4 - 6 х 12 х 4,8
Процесс изменения состояния воздуха в помещении - со смешением наружного необработанного и рециркуляционного воздуха и обработкой смеси в вентиляторном доводчике
Тип воздухораспределения в помещениях - перемешивающая («сверху-вверх)

В данном проекте проектируется система СКВ и холодоснабжения для офиса.

IV. Содержание расчетно-пояснительной записки
Введение. 1. Литературный обзор. 2. Выбор расчетных параметров наружного и внутреннего воздуха 3. Расчет тепло- и влагопоступлений. 4.Расчет расхода приточного и минимально необходимого расхода наружного воздуха. 5 Построение процессов обработки воздуха в h,d – диаграмме. 5.1. Подбор вентиляторного доводчика. 5.2. Определение расхода холода на охлаждение воздуха в вентиляторном доводчике. 6. Расчет и подбор агрегатированной холодильной машины по действительной холодопроизводительности. 7. Расчет и подбор вспомогательного оборудования. Список использованной литературы. Заключение.

V. Перечень графического материала
1. Построение процессов обработки воздуха в h,d – диаграмме

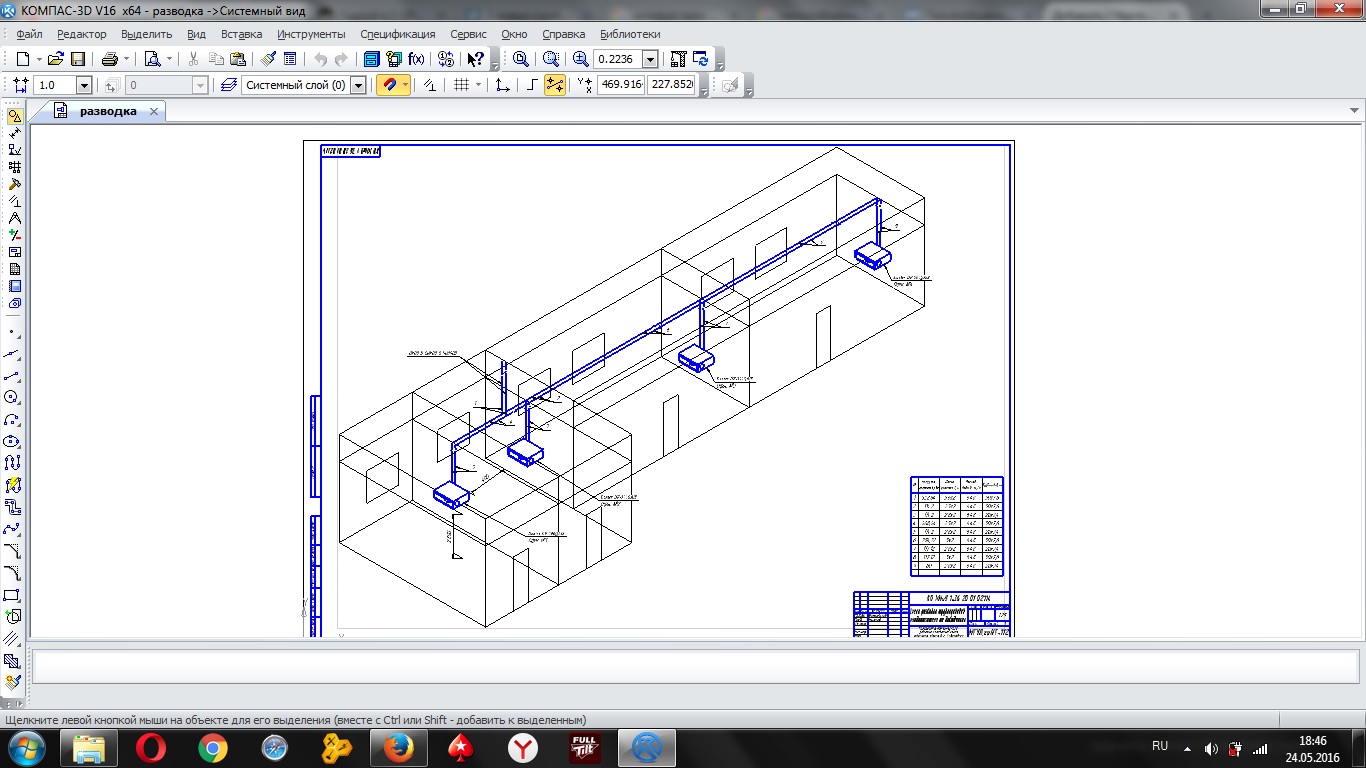

2. Схема разводки трубопроводов хладоносителя по доводчикам.
3. План размещения холодильных машин и вспомогательного оборудования.

Состав: Построение процессов обработки воздуха в h,d – диаграмме, Схема разводки трубопроводов хладоносителя по доводчикам.План размещения холодильных машин и вспомогательного оборудования. Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Разработка технического решения холодоснабжения центрально-местной СКВ.

печать курсач\H-D_диаграмма осмоловский.cdw
печать курсач\~$аписка.docx
печать курсач\Задания 2015_2016.doc
печать курсач\записка.docx
печать курсач\разводка.cdw
печать курсач\расположение.cdw
печать курсач\содержание.docx
печать курсач\Титульник.docx
печать курсач
