МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод ленточного транспортера"
Москва 2021
Исходные данные: окружная сила 2.1 кН, скорость ленты 3 м/с, диаметр барабана 315 мм, длина барабана 400 мм, высота расположения оси барабана 400 мм.
В данной работе проектируется привод ленточного транспортера, который включает в себя электродвигатель, редуктор, муфту, приводной вал и барабан
Приведен выбор редуктора и барабана.

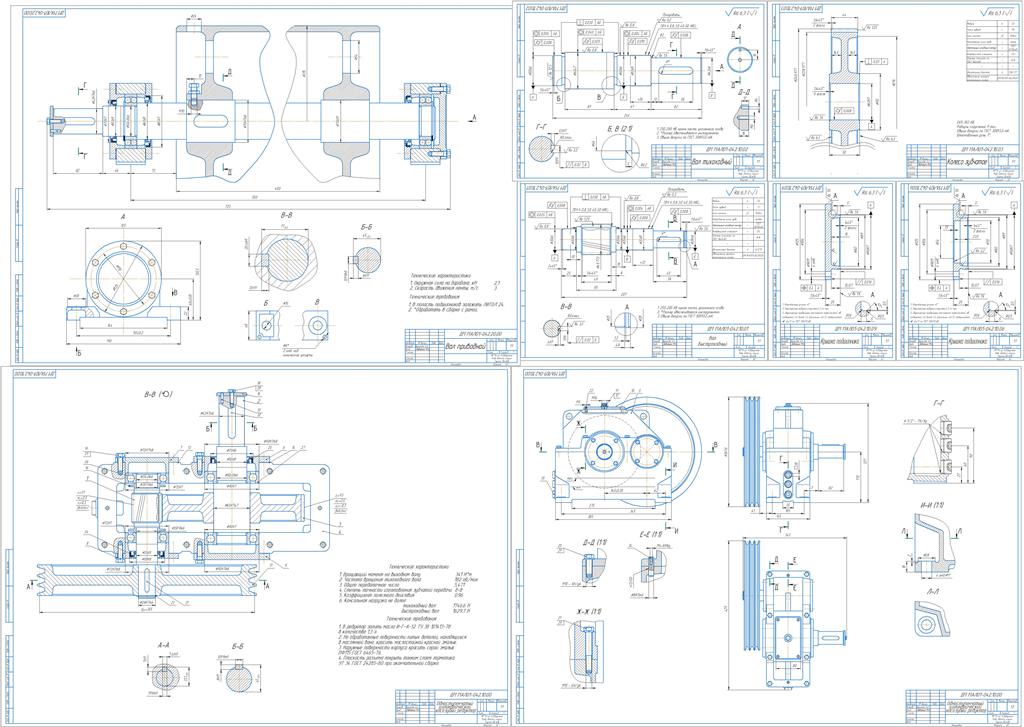

Графическая часть содержит чертеж общего вида, общий вид редуктора, чертеж разреза редуктора, чертеж приводного вала, деталировки быстроходного вала, тихоходного вала, колеса.
Содержание
1. Бланк задания
2. Расчет кинематических параметров)
3. Расчет момента на тихоходном валу
4. Подготовка данных к расчету на ЭВМ
5. Результаты расчета
6. Проектный расчет валов
7. Эскизное проектирование
7.1. Определение ориентировочного расстояния между деталями
7.2. Подбор подшипников
8. Расчет соединений
8.1. Шпоночное соединение тихоходного вала
8.2. Расчёт посадки с натягом зубчатого колеса тихоходной ступени
9. Расчет подшипников
10. Расчет валов на прочность, усталость
11. Расчет ременной передачи
12. Подбор муфты и расчет
13. Организация системы смазки
Список использованной литературы
Приложение
