Разработка воздушного трёхрядного оппозитного бескрейцкопфного поршневого компрессора с водяным охлаждением

Московский Государственный Технический Университет им. Н. Э. Баумана.
Кафедра холодильная и криогенная техника, системы кондиционирования и жизнеобеспечения.
Курсовой проект по дисциплине "Объёмные машины низкотемпературной техники".
На тему: "Разработка воздушного трёхрядного оппозитного бескрейцкопфного поршневого компрессора с водяным охлаждением".
Москва 2019.

Рассчитать и спроектировать воздушный трёхрядный оппозитный бескрейцкопфный поршневой компрессор с воздушным охлаждением для стационарных компрессорных установок, снабжающих сжатым воздухом пневматические инструменты, производительностью 5 м3/мин; давлением всасывания 0.15 МПа; давлением нагнетания 0.85 МПа; температурой всасывания 298 К; недоохлаждением 10 К.

Расчеты выполнены в программе Mathcad Prime 5.0

Содержание
1. Введение
1.1. Техническое задание ........................................................................... 3
1.2. Техническая характеристика ............................................................. 3
1.3. Описание компрессора ....................................................................... 4
2. Тепловой расчет
2.1. Исходные данные ................................................................................ 9
2.2. Распределение давлений по ступеням .............................................. 9
2.3. Коэффициенты подачи ....................................................................... 11
2.4. Основные размеры и параметры компрессора ................................ 13
2.5. Определение мощности привода ....................................................... 15
2.6. Выбор клапанов ................................................................................... 17
3. Динамический расчет
3.1. Кинематические данные ..................................................................... 18
3.2. Кинематический расчет ...................................................................... 19
3.3. Построение индикаторных диаграмм ............................................... 19
3.4. Силы инерции, трения и суммарные поршневые силы .................. 24
3.5. Тангенциальные силы и годографы. Расчет маховика. .................. 31
3.6. Определение массы маховика ........................................................... 35
3.7. Уравновешивание компрессора......................................................... 37
4. Расчеты на прочность
4.1. Шатун и шатунные болты .................................................................. 43
4.2. Поршни и поршневые пальцы ........................................................... 47
4.3. Шатунные и коренные подшипники ................................................. 51
4.4. Расчет коленчатого вала ..................................................................... 55
4.5. Цилиндры ............................................................................................. 59
5. Список используемой литературы.........................................................60
6. Приложения...............................................................................................61

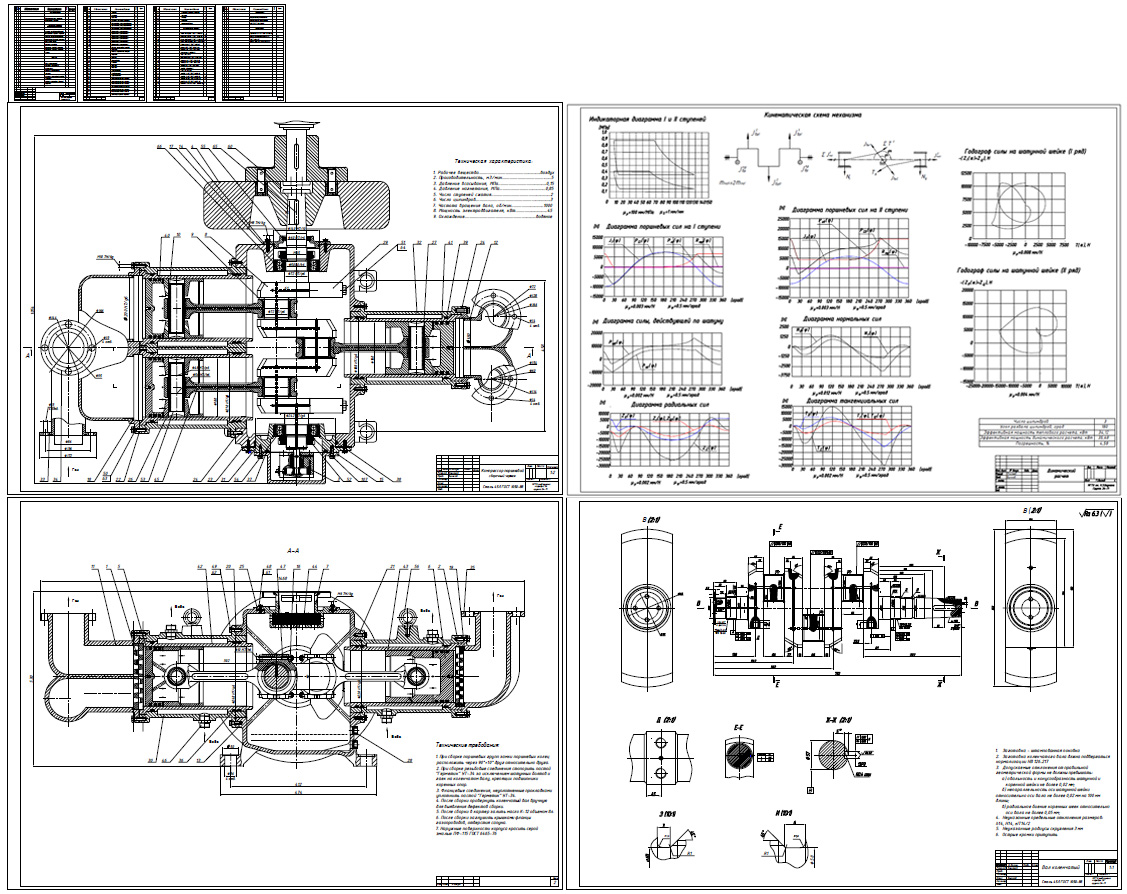

Состав: Компрессор поршневой (СБ - 2 А1), Вал коленчатый (Деталировка А1), Динамический расчет компрессора (А1), Спецификация, РПЗ Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Разработка воздушного трёхрядного оппозитного бескрейцкопфного поршневого компрессора с водяным охлаждением

Динамический расчет.dwg
РПЗ Введение и оглавление.doc
Литература.doc
Расчет противовесов.mcdx
Расчеты.mcdx
Расчет противовесов.rtf
Расчеты.rtf
Все листы + спецификация.dwg
Спецификация PDF.pdf
