Оппозитный крейцкопфный компрессор

Белоруский Государственный Технический Университет
Кафедра "Вакуумная и компрессорная техника"
Курсовой проект по дисциплине "Компрессорное оборудование"
На тему "Проектирование и расчет оппозитного крейцкопфного компрессора"
Минск 2016

Исходные данные: Давление нагнетания р=1.1мпА
Температура охлаждающей воды Т=22ºс
Температура всасывающего газа Т=20ºс=293к
Производительность компрессора V=2,5м^3/мин
Показатель политропы сжатия n=1,2
Частота вращения коленвала =1200 об/мин
Компоновка компрессора – оппозитный
Промежуточный охладитель- труба в трубе

В данной работе проектируется оппозитный крейцкопфный компрессор. Производится полный расчёт компрессора

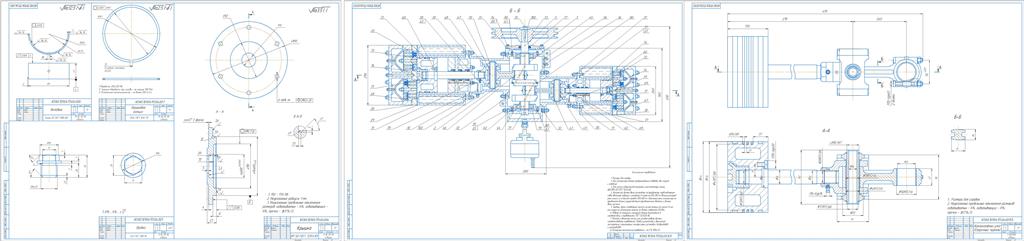

Графическая часть содержит 2 вида сборочного чертежа компрессора, деталировка, чертёж шатун-поршень, спецификация.

Содержание:
1 Тепловой расчет типового двухступенчатого компрессора
2.Проектирование поршневого компрессора
3.Динамический расчет компрессора
4.Смазка компрессора
Заключение
Список использованных источников

Состав: Оппозитный крейцкопфный компрессор 1 вид (СБ), Оппозитный крейцкопфный компрессор 2 вид (СБ), Шатун-поршень(СБ), Деталировка (вкладыш, поршневое кольцо, пробка, крышка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.0.10

Каталог / Машиностроение и механика / Гидравлика и пневматика / Оппозитный крейцкопфный компрессор

Просмотр файлов
На сайт\1 вид.cdw
На сайт\2 вид.cdw
На сайт\Деталировка.cdw
На сайт\Записка компрессора.docx
На сайт\Спецификация.spw
На сайт\Титульник.docx
На сайт\Шатун-поршень.cdw
