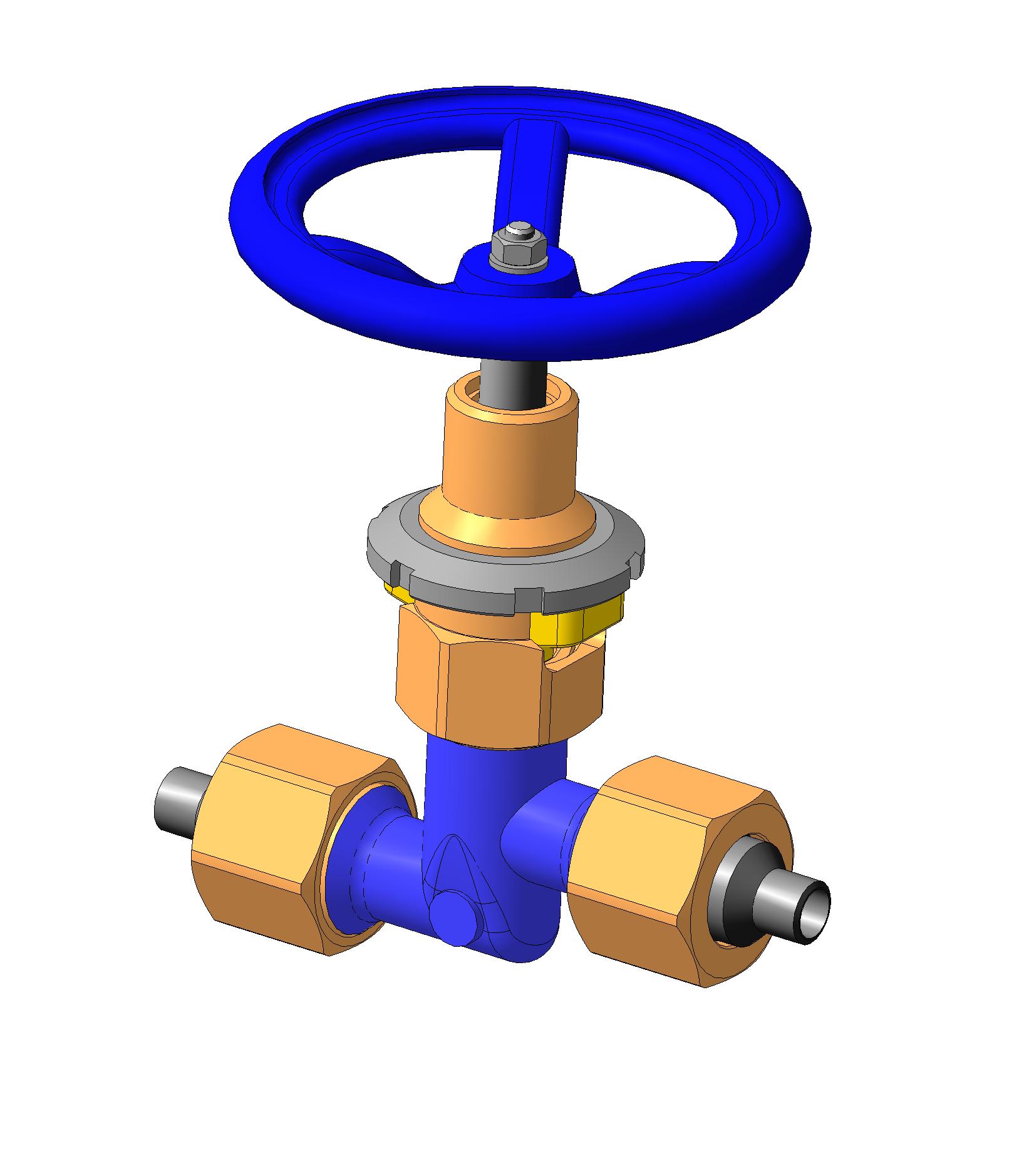

Вентиль КС-7141 ( Клапан АЗТ-10-15/250)

Предназначен для перекрытия газопроводов сжатого воздуха и продуктов его разделения, в том числе кислорода. Тип привода ручной. Ру=25(250) МПа(кгс/см2), Ду=15мм, Температура рабочей среды -50 до+80оС, Материал присоединяемой детали - Ниппель Латунь ЛЖМц59-1-1. Материал уплотнительного элемента: Клапан – поликарбонат, Сальник – фторопласт Ф-4. Габариты 240х160х230 мм, Масса 5,3 кг.

Состав: Вентиль КС 7141 3D модель, Штуцер, Рукоятка, Крышка, Шпиндель, Гайка накидная, Прокладка, Втулка сальника. Язык документа
