Универсальный клапан стравливания воздуха в компрессоре для избежания срывных характеристик при запуске.
Рекомендуется применять в компрессоре со степенью сжатия 13.5 - 15, расходом воздуха 30 - 32.5 кг/сек. Клапан нормально закрытый, расчитан на давление до 2МПа. Давление рабочего возуха подаваемое через штуцер 10 - 15 МПа. Пружина сжимается на 24 мм под дейстием силы 96.1 Н
- Главная -
- Чертежи -
- Инженерные системы -
- Клапан стравливания воздуха в компрессоре.

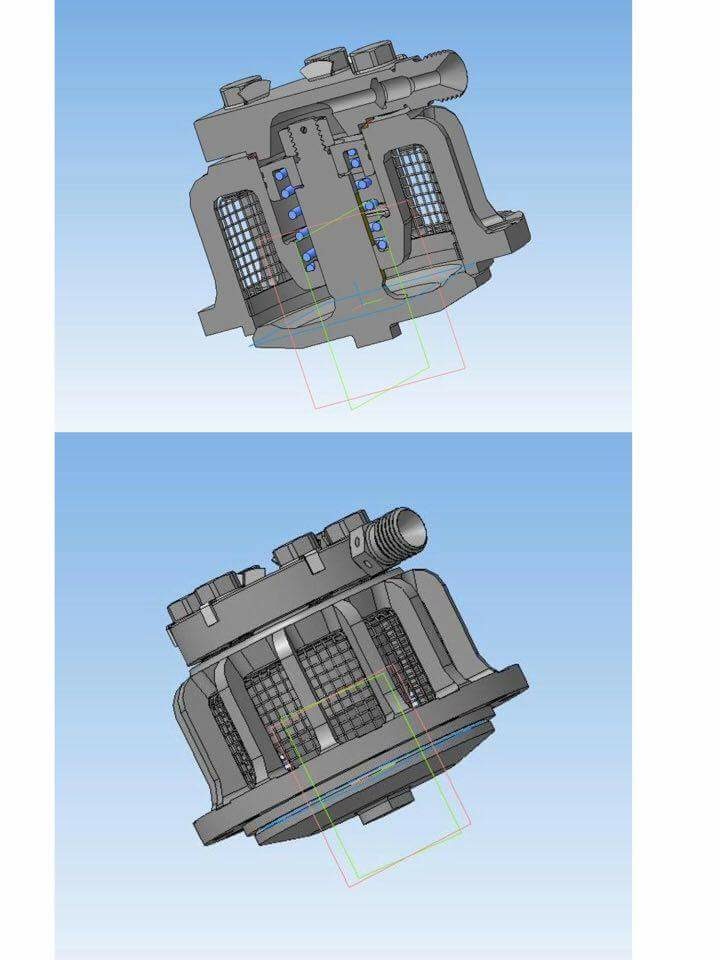

Клапан стравливания воздуха в компрессоре.
0
135
776
0
0
30
Сообщить о проблеме
Автор
TopGun17
Дата
02.08.2016
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 10
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Thumbs.db
-
Болт.m3d
-
Гайка корончатая.m3d
-
Е71030001 Корпус клапана.m3d
-
Крышка.m3d
-
Крышка сбороч.a3d
-
Поршень.m3d
-
Прокладка.m3d
-
Пружина.m3d
-
Пружина рабочая.m3d
-
Сборка клапана.a3d
-
Сборка клапана БОМ.a3d
-
Сетка.m3d
-
Шайба замок - согнутый.m3d
-
Шайба замок.m3d
-
Шплинт-согнутый.m3d
-
Шплинт.m3d
-
Шток.m3d
-
Штуцер.m3d
-
