Конструктивные и объемно- планировочные решения Капитальный ремонт плотины ГТС

5. ОПИСАНИЕ И ОБОСНОВАНИЕ КОНСТРУКТИВНЫХ РЕШЕНИЙ ПО КАПИТАЛЬНОМУ РЕМОНТУ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ ГИДРОУЗЛА.
5.1. Класс гидротехнических сооружений
В состав сооружений гидроузла входят:
1. Глухая земляная плотина;
2. Щитовой паводковый водосброс;
3. Ледозащитное устройство паводкового водосброса;
4. Донный трубчатый водовыпуск.
Согласно Постановления Правительства РФ от 2 ноября 2013 года № 986, земляная насыпная плотина (основное водоподпорное сооружение) отнесена к IV классу гидросооруже-ний. Сооружения гидроузла отнесены к гидротехническим сооружениям низкой опасности.
5.2. Эксплуатационные нагрузки
Проект на капитальный ремонт ГТС разработан в соответствии с нормативными доку-ментами (их частями) применяемыми на обязательной основе и включенными в перечень национальных стандартов и сводов правил, утвержденный постановлением Правительства Российской федерации от 26.12.2014 № 1521 (с изменениями на 07.12.2016 г), что обеспечивает соблюдение требований Федерального Закона 123-ФЗ «Технический регламент о безопасности зданий и сооружений».
В соответствии с требованиями нормативных документов все сооружения действующе-го гидроузла на р. Барнева проверены расчетами на воздействие расчетных гидроклиматиче-ских, волновых, ледовых и других нагрузок:
 Расчет отметки гребня плотины с учетом ветро-волнового воздействия при расчетном и поверочном уровне воды в пруду (НПУ и ФПУ 1%);
 Расчет пропускной способности паводкового водосброса на расход 5% и 1% обеспе-ченности;
 Расчет кривой депрессии в теле земляной плотины;
 Расчет устойчивости низового откоса плотины;
 Расчет несущей способности ледозащитного устройства на воздействие движущегося и остановившегося ледяного поля;
 Расчет воронки размыва в нижнем бьефе паводкового водосброса;
 Расчет пропускной способности донного водовыпуска;
 Расчет воронки размыва в нижнем бьефе донного водовыпуска.
Нормативный срок службы ГТС IV класса, в соответствии с требованиями СП 58.13330.2012, принят равным 50 годам.
К моменту проведения капитального ремонта, жизненный цикл гидросооружений со-ставляет 37 лет, сведений о проводимых ранее капитальных ремонтах нет, при том что для грунтовых откосных сооружений предусматривается проведение капитального ремонта с пе-риодичностью не более 15 лет, а для сооружений из монолитного железобетона с периодично-стью не более 20 лет.
5.3. Основные объемно-планировочные и конструктивные решения.
Проектом капитального ремонта не предусмотрен перенос створа водонапорного со-оружения и соответственно тип и параметры основных сооружений гидроузла остаются неиз-менными.
5.3.1. Водоподпорное сооружение - глухая земляная плотина (постоянное основное сооружение).

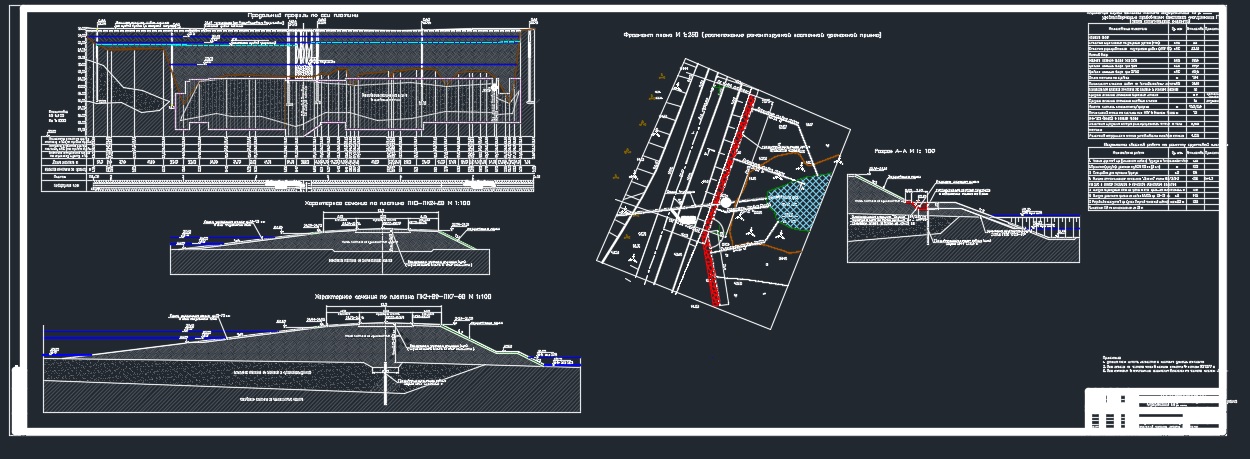

Земляная плотина распластанного профиля построена в 1978-1979 году по типовому проекту 820-0-1 «Секции земляных плотин высотой до 15 м с крепленым верховым откосом». Длина плотины 784 метров, высота до 10,9 метров, гидростатический напор - до 7,1 м. В качестве противофильтрационного устройства в основании плотины с ПК 2+89,40 по ПК 7+69,00 предусмотрен зуб со шпунтовой стенкой из металлического коробчатого шпунта ШК1.

Состав: План ГТС; Продольные профили, разрезы, ведомость объемов работ; Продольный профиль по оси водосбора, План водосбора, Разрезы, Сечения;Донный водовыпуск, разрезы, сечения; Ледозащитное устройство, продольный профиль, разрезы, ведомость объемов работ

Софт: AutoCAD 2016

Файлы:
02-15-К-КР +/
02-15-К-КР +/02-15-К-КР.ГЧ - 1.dwg
02-15-К-КР +/02-15-К-КР.ГЧ - 3.dwg
02-15-К-КР +/03 КР.ТЧ изм.1.doc
02-15-К-КР +/Thumbs.db
02-15-К-КР +/02-15-К-КР.ГЧ - 2.dwg
02-15-К-КР +/02-15-К-КР.ГЧ - 5 изм.1.dwg
02-15-К-КР +/02-15-К-КР.ГЧ - 4.dwg
