Модернизация подстанции ПС-110/10 кВ «Ивот»

Сумский национальный аграрный университет
кафедра енергетики в АПК
Дипломный проект
Тема: "Модернізація підстанції ПС-110/10 кВ «Івот» Шосткинського району Сумської області"
Сумы 2014

Об’єктом проектування є понижуюча підстанція 110/10 кВ «Івот» Шосткинського району Сумської області.
Метою проектування є: зміна головної схеми підстанції на стороні високої напруги; вибір обладнання (високовольтного) для підстанції; вибір схеми власних потреб підстанції; вибір релейного захисту силових трансформаторів, розрахунок контуру захисного заземлення та грозозахисту
В техніко-економічній частині дипломного проекту проведено економічне обґрунтування проектного рішення та вибір обладнання за допомогою пошуку нових рішень з використанням функціонально-кошторисного аналізу об’єкту проектування.
Проектування проводиться на основі останніх розробок і розрахунків, що робить проект реконструкції підстанції сучасним та своєчасним.
Даний проект можна прийняти до будування в зв’язку з його оптимальними показниками по капітальним затратам і витратам на експлуатацію. Вибране обладнання являється найновішим і рекомендується до установки на підстанціях, що проектуються.

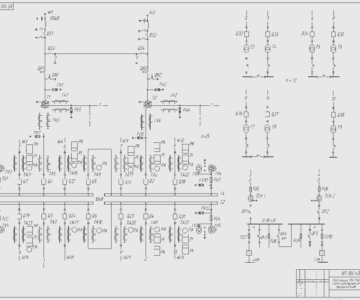

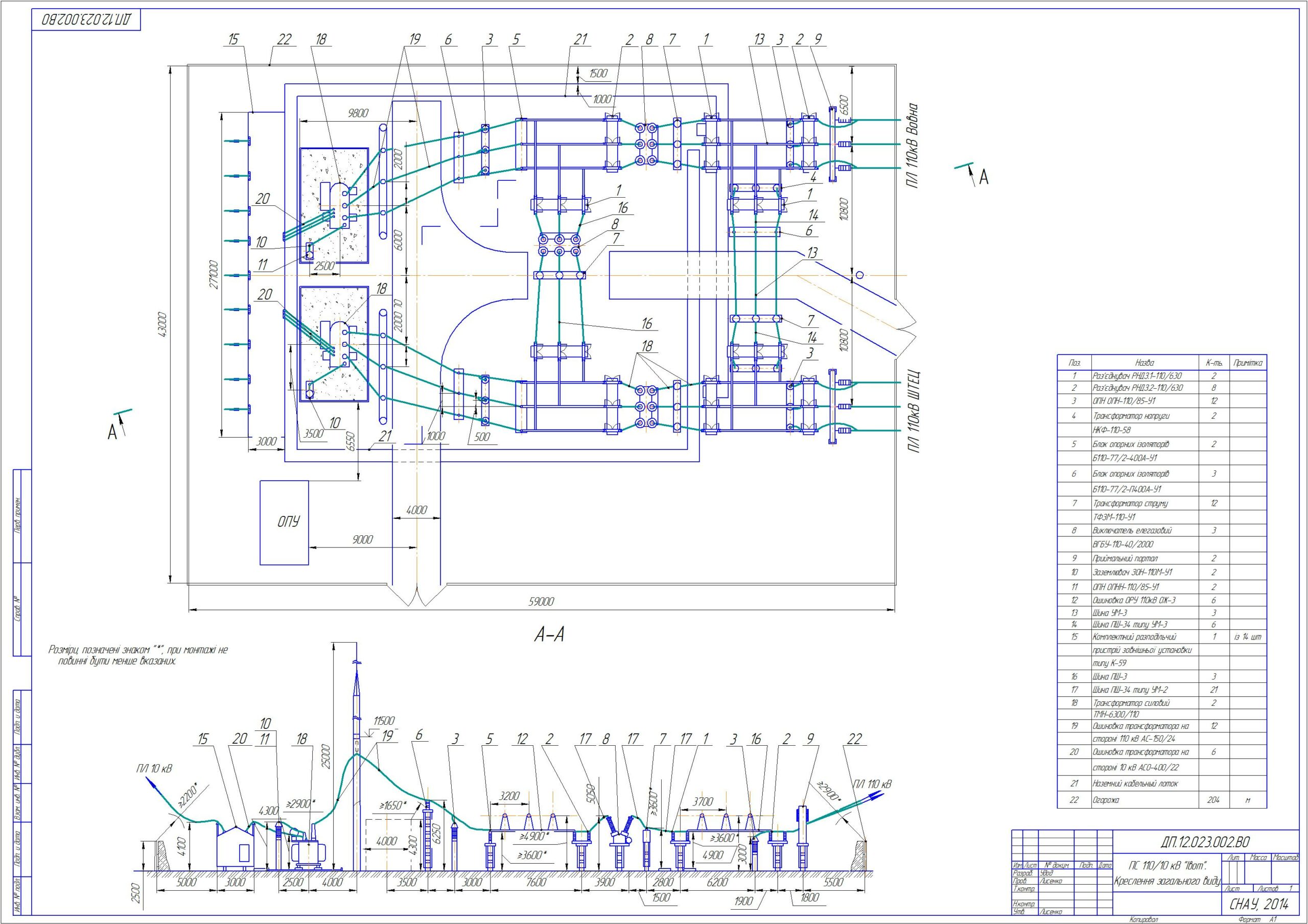

Состав: Пояснювальна записка. РТП 110/10 кВ Івот». Кола первинної комутації. Схема електрична принципова. ПС 110/10 кВ «Івот». Креслення загального виду. ПС 110/10 кВ «Івот». Релейний захист трансформатора. Схема електрична принципова. ПС 110/10 кВ «Івот». Власні потреби. Схема електрична Принципова. Пристрій заземлення та грозозахисту ПС 110/10 кВ «Івот». Схема електрична розташування. Показники техніко-економічні. Таблиця. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Модернизация подстанции ПС-110/10 кВ «Ивот»

РПЗ\~$еферат.doc
РПЗ\~$НОТАЦИЯ.doc
РПЗ\Відомість проекта.doc
РПЗ\Висновки.doc
РПЗ\Вступ.doc
РПЗ\Зміст.docx
РПЗ\Реферат.doc
РПЗ\Речь к защите.doc
РПЗ\РПЗ.docx
РПЗ\СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ.doc
Чертежи\Підстанція 11010 кВ Івот
Чертежи\Підстанція 11010 кВ Івот
Чертежи\Показники
Чертежи\Показники
Чертежи\Пристрій заземлення та грозозахисту ПС 11010 кВ Івот.cdw
Чертежи\Пристрій заземлення та грозозахисту ПС 11010 кВ Івот.cdw.bak
Чертежи\ПС 11010 кВ Івот Власні потреби.cdw
Чертежи\ПС 11010 кВ Івот Власні потреби.cdw.bak
Чертежи\ПС 11010 кВ Івот
Чертежи\ПС 11010 кВ Івот
Чертежи\ПС 11010 кВ Івот
Чертежи\ПС 11010 кВ Івот
РПЗ
Чертежи
