Модернизация схемы отгрузки сухой золы. Склад сухой золы ТЭЦ.

Замена загрузочного оборудования (ТА-50) на складе сухой золы ТЭЦ. Для отгрузки золы в вагоны взамен существующих загрузочных устройств (С-926) на силоса устанавливаются универсальные загрузочные устройства ТА-50М. При загрузке вагонов производится отбор запыленного воздуха от каждого из шести загрузочных устройств, который по гибким рукавам поступает в существующий коллектор запыленного воздуха. Запыленный воздух от загрузочных устройств по коллектору поступает в существующий рукавный пылеуловитель типа ФВК-90, где производится его очистка, после которой очищенный воздух с помощью существующего вентилятора ВРП 122-45-5 выбрасывается в атмосферу.

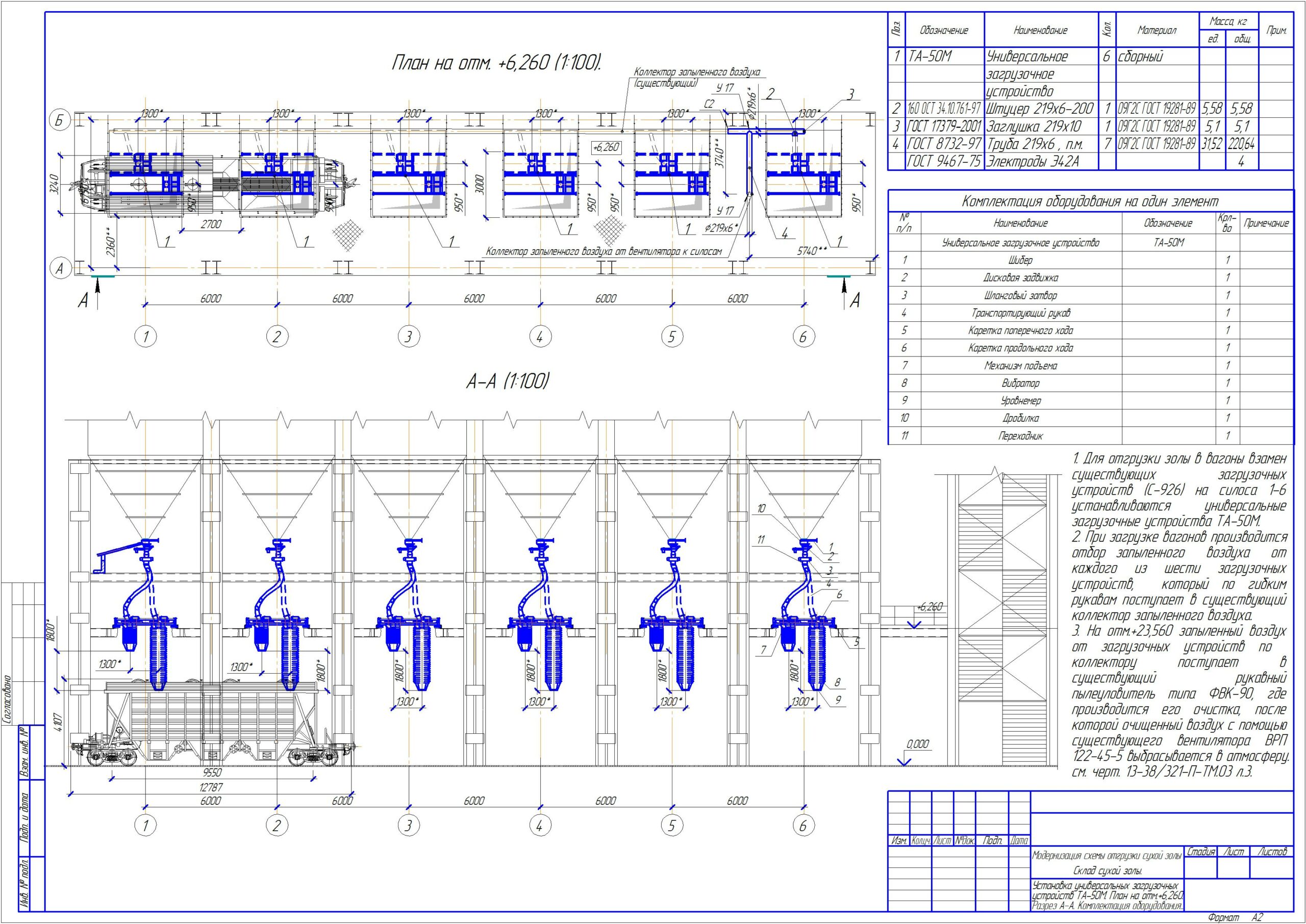

Состав: Установка универсальных загрузочных устройств ТА-50М. План на отм.+6,260. Разрез А-А. Комплектация оборудования. Язык документа

Софт: Компас-3D 14
