Мультипликатор гидравлический

0
36
1020
2
0
300

Мультипликатор гидравлический – предназначен для увеличения давления жидкости.

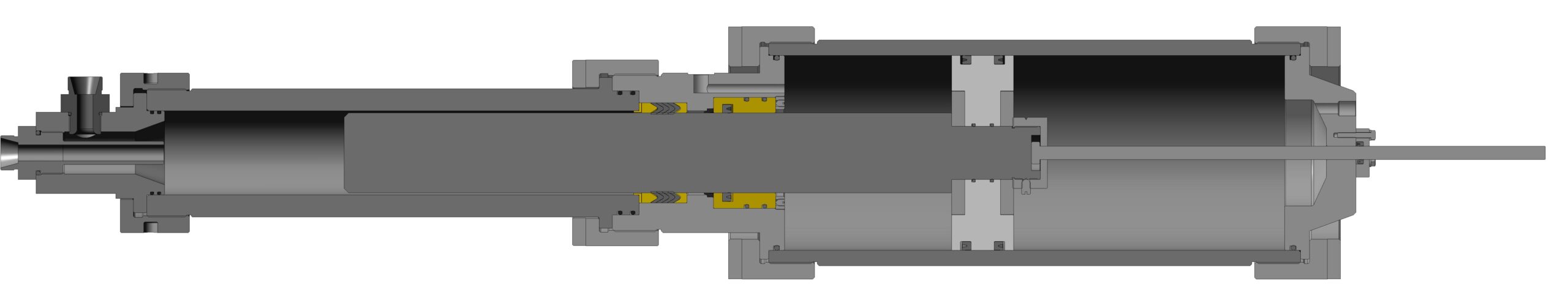

Изделие состоит из двух цилиндров разных диаметров (D и d) жёстко соеденённых между собой. В цилиндре низкого давления находится поршень большого диаметра D, который установлен на плунжер малого диаметра d входящим в цилиндр высокого давления. В данном изделии в качестве рабочего агента цилиндра низкого давления (D) является масло гидравлическое, а цилиндра высокого давления (d) – вода. Цилиндры разделены между собой воздушной полостью с дренажными отверстиями, которая исключает возможность смешивания рабочих агентов в случае нарушения герметичности уплотнений.
Принцип действия основан на поступательном движении поршня с плунжером в том или ином направлении.
Для поднятия давления масло воздействует на поршень, перемещая его в прямом направлении – тем самым вытесняя жидкость, из полости цилиндра высокого давления повышая его до определённого значения. Для вовзрата в исходное положение масло подаётся и воздействует на поршень в противоположном направлении.
Область применения – проведение гидравлических испытаний герметичности соединений посредством заполнения внутренней плости водой (исключая наличия воздуха). Так же мультипликатор можно использовать в гидравлических системах прессов заменив, рабочий агент в полости высокого давления на масло гидравлическое.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Длинна – не более 2100;
• Ширина – не более 350;
• Высота – не более 430;
• Диаметр поршня гидравлической части низкого давления – 220 мм;
• Диаметр плунжера - – 90 мм;
• Рабочая длинна хода плунжера мультипликатора – 490 мм;
• Объём вытесняемой жидкости за один полный ход плунжера (л). – 2,73;
• Рабочее давление на выходе Мпа (кг/смІ) – до 80 (800);
• Присоединение к гидростанции – резьба М18×1,5;
• Подключение к процессу – штуцеры соединительные с внутренним конусом М39х2.


Сообщить о проблеме
Дата
18.11.2017
Язык
Русский
Состав
3D Cборка
Софт
КОМПАС-3D 13 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-~WRL3054.tmp ~WRL3054.tmp
    • icon-Болт М6Х38 ГОСТ 7798-70.m3d Болт М6Х38 ГОСТ 7798-70.m3d
    • icon-Болт М6х38 ГОСТ 7798-70.cdw Болт М6х38 ГОСТ 7798-70.cdw
    • icon-Втулка направляющая.cdw Втулка направляющая.cdw
    • icon-Втулка направляющая.m3d Втулка направляющая.m3d
    • icon-Гайка ГЦ.cdw Гайка ГЦ.cdw
    • icon-Гайка ГЦ.m3d Гайка ГЦ.m3d
    • icon-Гайка втулки напр..cdw Гайка втулки напр..cdw
    • icon-Гайка втулки напр..m3d Гайка втулки напр..m3d
    • icon-Гайка загл ГУ.cdw Гайка загл ГУ.cdw
    • icon-Гайка загл ГУ.m3d Гайка загл ГУ.m3d
    • icon-Гайка плунжера.cdw Гайка плунжера.cdw
    • icon-Гайка плунжера.m3d Гайка плунжера.m3d
    • icon-Гайка цилиндра ГУ.cdw Гайка цилиндра ГУ.cdw
    • icon-Гайка цилиндра ГУ.m3d Гайка цилиндра ГУ.m3d
    • icon-Гильза ГЦ.cdw Гильза ГЦ.cdw
    • icon-Гильза ГЦ.m3d Гильза ГЦ.m3d
    • icon-Грязесьемник 4-90 ГОСТ24811-81.m3d Грязесьемник 4-90 ГОСТ24811-81.m3d
    • icon-Заглушка ГУ.cdw Заглушка ГУ.cdw
    • icon-Заглушка ГУ.m3d Заглушка ГУ.m3d
    • icon-Заглушка ГЦ задняя.cdw Заглушка ГЦ задняя.cdw
    • icon-Заглушка ГЦ задняя.m3d Заглушка ГЦ задняя.m3d
    • icon-Кольцо 060-066-36ГОСТ 9833-73.m3d Кольцо 060-066-36ГОСТ 9833-73.m3d
    • icon-Кольцо 118-125-46ГОСТ 9833-73.m3d Кольцо 118-125-46ГОСТ 9833-73.m3d
    • icon-Кольцо210-220-58ГОСТ 9833-73.m3d Кольцо210-220-58ГОСТ 9833-73.m3d
    • icon-Кольцо нажимное.cdw Кольцо нажимное.cdw
    • icon-Кольцо нажимное.m3d Кольцо нажимное.m3d
    • icon-Кольцо опорное.cdw Кольцо опорное.cdw
    • icon-Кольцо опорное.m3d Кольцо опорное.m3d
    • icon-Кольцо рез 032-038-36 ГОСТ9833-73 .m3d Кольцо рез 032-038-36 ГОСТ9833-73 .m3d
    • icon-Кольцо рез  042-050-46 ГОСТ9833-73.m3d Кольцо рез 042-050-46 ГОСТ9833-73.m3d
    • icon-Кольцо рез 088-094-36 ГОСТ-9833-73.m3d Кольцо рез 088-094-36 ГОСТ-9833-73.m3d
    • icon-Кольцо рез 130-140-46 ГОСТ 9833-73.m3d Кольцо рез 130-140-46 ГОСТ 9833-73.m3d
    • icon-Корпус упл шток контр.cdw Корпус упл шток контр.cdw
    • icon-Корпус упл шток контр.m3d Корпус упл шток контр.m3d
    • icon-Манжета 25×15 ГОСТ14896-84.m3d Манжета 25×15 ГОСТ14896-84.m3d
    • icon-Манжета 110х90 ГОСТ 14896-84.m3d Манжета 110х90 ГОСТ 14896-84.m3d
    • icon-Манжета 220х200 ГОСТ 14896-84.m3d Манжета 220х200 ГОСТ 14896-84.m3d
    • icon-Манжета ПР 026П.cdw Манжета ПР 026П.cdw
    • icon-Манжета ПР 026П.m3d Манжета ПР 026П.m3d
    • icon-Мультипликатор.a3d Мультипликатор.a3d
    • icon-Мультипликатор СБ.cdw Мультипликатор СБ.cdw
    • icon-Мультипликатор СБ.spw Мультипликатор СБ.spw
    • icon-Оголовок.cdw Оголовок.cdw
    • icon-Оголовок.m3d Оголовок.m3d
    • icon-Плунжер ГУ.cdw Плунжер ГУ.cdw
    • icon-Плунжер ГУ.m3d Плунжер ГУ.m3d
    • icon-Поршень.cdw Поршень.cdw
    • icon-Поршень.m3d Поршень.m3d
    • icon-Поршень гидроцилиндра Мультипликатора.m3d Поршень гидроцилиндра Мультипликатора.m3d
    • icon-Цилиндр ГУ.cdw Цилиндр ГУ.cdw
    • icon-Цилиндр ГУ.m3d Цилиндр ГУ.m3d
    • icon-Шайба 6х2 ГОСТ 9649-78.m3d Шайба 6х2 ГОСТ 9649-78.m3d
    • icon-Шайба опорная.cdw Шайба опорная.cdw
    • icon-Шайба опорная.m3d Шайба опорная.m3d
    • icon-Шайба регулировочная для манжет.cdw Шайба регулировочная для манжет.cdw
    • icon-Шайба регулировочная для манжет.m3d Шайба регулировочная для манжет.m3d
    • icon-Штифт М8.cdw Штифт М8.cdw
    • icon-Штифт М8.m3d Штифт М8.m3d
    • icon-Штифт фиксатор.cdw Штифт фиксатор.cdw
    • icon-Штифт фиксатор.m3d Штифт фиксатор.m3d
    • icon-Шток контрольный.cdw Шток контрольный.cdw
    • icon-Шток контрольный.m3d Шток контрольный.m3d
    • icon-Штуцер вход ГУ.cdw Штуцер вход ГУ.cdw
    • icon-Штуцер вход ГУ.m3d Штуцер вход ГУ.m3d
    • icon-Штуцер вых  ГУ.cdw Штуцер вых ГУ.cdw
    • icon-Штуцер вых  ГУ.m3d Штуцер вых ГУ.m3d
