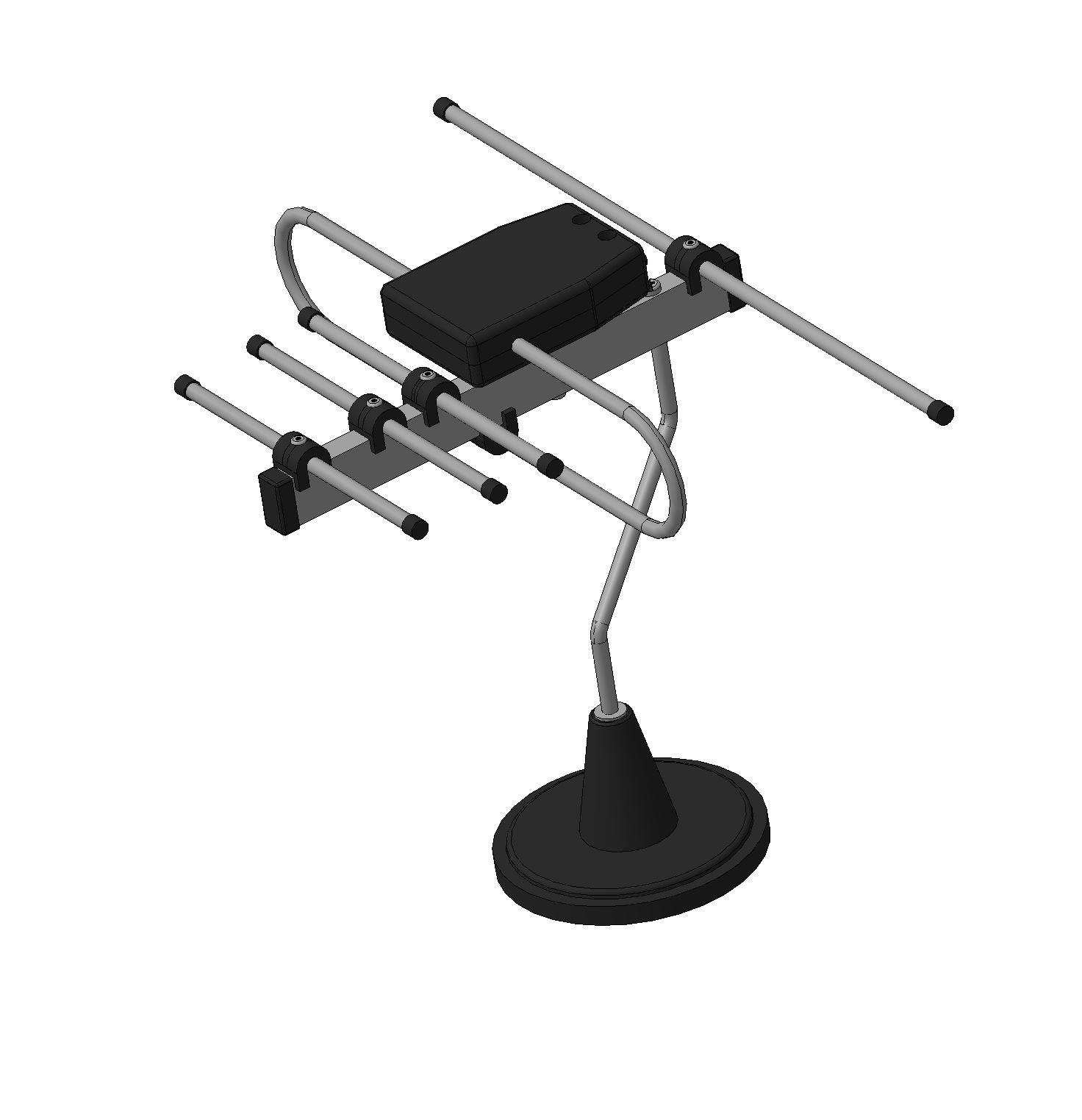

3D модель комнатной телевизионной антенны

Антенна комнатная телевизионная, 8-69 канал, коэффициент усиления 3-5 дБ. Траверса изготовлена из профиля АД-31, размер профиля 10х20 мм. Ножка антенны, элементы антенны и петлевой вибратор изготовлен из трубки диаметром 6 мм, стенка 1мм, сплав АД-31. Подставка отлита на термопласт автомате с пластика ABS. На антенне установленная коробка с платой согласования антенны под сопротивление кабеля 75 Ом. На плату согласования подсоединяется кабель 75 Ом, длиной 2 м, с разъемом для подключения к телевизору.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Инженерные системы / Кабельные системы, связь, СКС / 3D модель комнатной телевизионной антенны

Сборка антенны\Болт к ножке
Сборка антенны\Болт к ножке.m3d
Сборка антенны\Вибратор комнатная.m3d
Сборка антенны\Гайка М4.m3d
Сборка антенны\Заглушка.m3d
Сборка антенны\Заклепка.m3d
Сборка антенны\Колпачек.m3d
Сборка антенны\Комнатна.a3d
Сборка антенны\Коробочка верх.m3d
Сборка антенны\Коробочка низ.m3d
Сборка антенны\Ножка.m3d
Сборка антенны\Основание.m3d
Сборка антенны\Плата.m3d
ઠ ⥭\ਦ ().m3d
Сборка антенны\Самоерез.m3d
Сборка антенны\Траверса.m3d
Сборка антенны\Шайба к ножке.m3d
Сборка антенны\Шуруп к коробочке.m3d
Сборка антенны\Элемент 145.m3d
Сборка антенны\Элемент 149.m3d
Сборка антенны\Элемент 152.m3d
Сборка антенны\Элемент 310.m3d
Сборка антенны
