Спиральная антенна 2.1GHz

Примерные ТТХ:
* центральная частота 2100 МГц
* 9 витков
* шаг намотки 0.25*λ
* усиление ~11.0 dBi
* полоса ~350 МГц по 3dB КСВ.

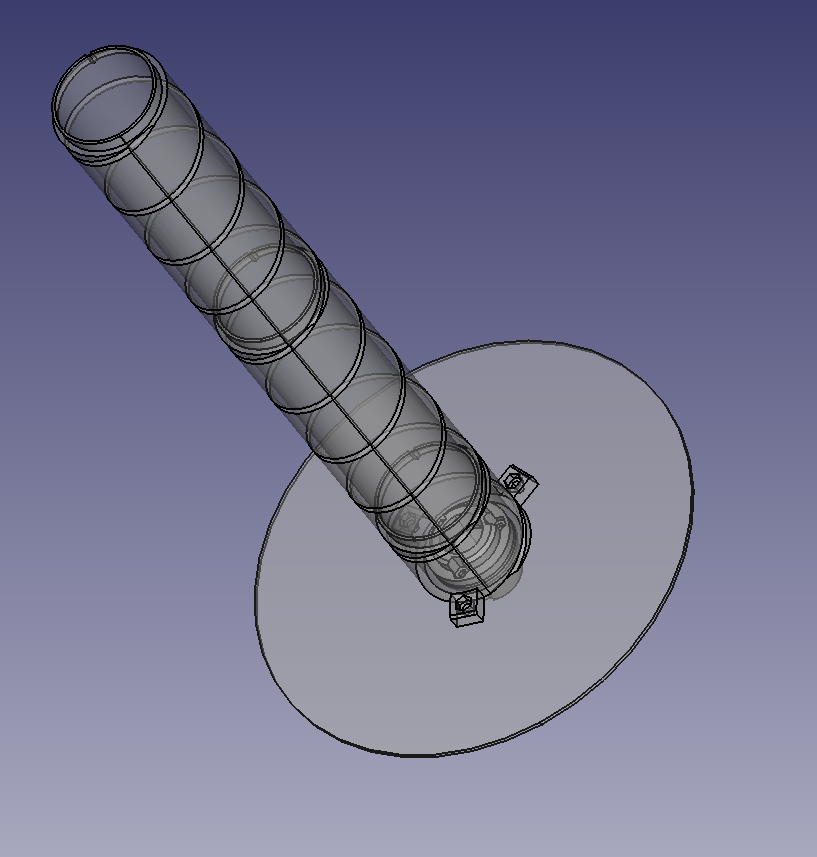

Материал диска металл. Труба спирали и крепёжные детали под 3d печать. Отверстие в держателе под металлопластиковую подопроводную трубку.

Состав: 3D Сборка

Софт: FreeCAD 0.21

Файлы:

helical_assembly.step

helical_assembly.FCStd
