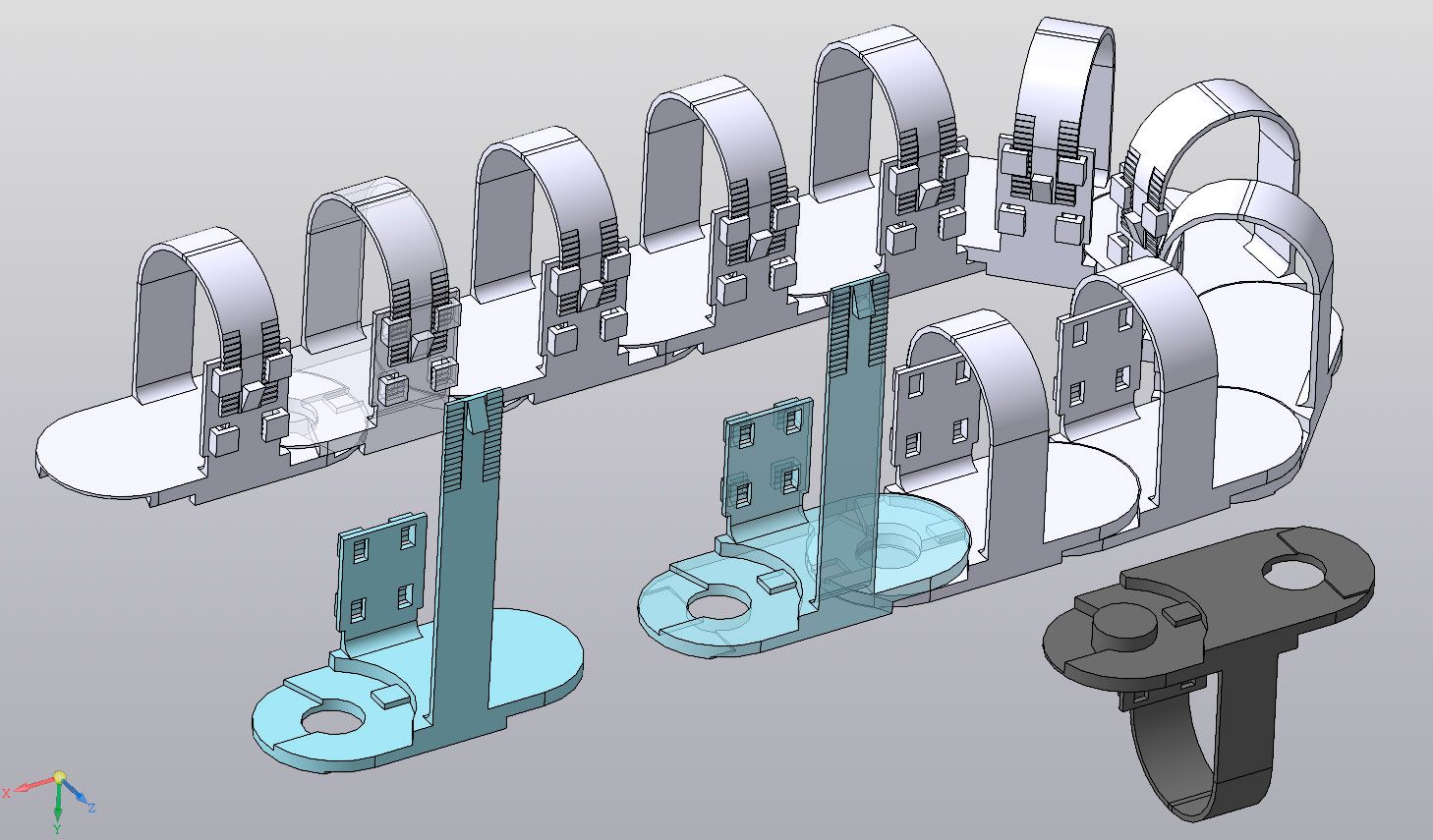

Горизонтальный укладчик для электрокабелей или гидропровода
0
0
126
0
8
30
Сообщить о проблеме
Содержимое архива
-
ТЕ-14
-
Сборка.a3d
-
Деталь.m3d
-
Деталь1.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Алексей Колосов
Роман
Евгений Завалин
Максим
Виталий
Комментарии
8
Гонтар
Петро
Автор
18.01.2022 в 16:46
Ссылка на комменарий 337282
Вы правильно прочитали название ? Почему он должен висеть , если он должен ЛЕЖАТЬ в желобе
Михаил
18.01.2022 в 18:01
Ссылка на комменарий 337297
Конечно прочитал. Практически все кабель каналы идут по желобу. В данном случае он при первой складке разъединится (я правильно понял что он для ЧПУ, где кабеля в движении?) и звенья по отдельности будут висеть на кабеле. Этот кабель канал в условиях ЧПУ не работоспособен.
Михаил
18.01.2022 в 12:59
Ссылка на комменарий 337252
Я чуть не скачал (хотел в 3Д распечатать), вовремя остановился, для визуализации пойдет, в практике работать не будет. При первом же перегибе все будет висеть на кабеле а штырьки с отверстиями разъединятся и удерживать не будут.
Гонтар
Петро
Автор
17.01.2022 в 10:01
Ссылка на комменарий 337216
Михаил , узел отверстие-штірек для совпадения шага и ограничения угла поворота , а удержание происходит за счет затяжки хомута на кабеле . Без кабеля - просто набор сегментов
Гонтар
Петро
Автор
17.01.2022 в 07:47
Ссылка на комменарий 337198
Дмитрию большое спасибо ! Михаил , после установки в отверстие следующего сегмента , затягивается на кабель хомут предыдущего сегменьа
Михаил
17.01.2022 в 09:26
Ссылка на комменарий 337201
Посмотреть бы в реальности, как оно будет "жить". Закрались сомнения что будет выскакивать из штырька, сильно мал он для удержания....
Михаил
16.01.2022 в 11:27
Ссылка на комменарий 337163
Вопрос - как между собой крепятся звенья?
Дмитрий
Ребров
Модератор
17.01.2022 в 00:28
Ссылка на комменарий 337196
Обновил картинку, теперь должно быть понятно
