Смеситель горизонтальный

Смеситель горизонтальный (с горизонтальным расположением вала шнека) предназначен для перемешивания сыпучих продуктов либо бетонного раствора. На Лутугинском заводе строительных материалов (ЛЗСМ) служит для приготовления смеси ракушечника с цементом, красителями и химической добавкой при влажности состава 13-20 %, для изготовления тротуарной плитки при мелкосерийном производстве. Смеситель разработан и изготовлен на базе прототипа (марка прототипа не известна) с некоторыми доработками. На прототипе часто обламывались стойки пера шнека. В данном изделии эта проблема устранена и испытана.
Технические характеристики:
Полезный объём бочки 0,18 куб.м. Частота вращения вала 22,4 об/мин. Установленная электрическая мощность 1,5 кВт.
Описание конструкции и работы:
Горизонтальный шнек-ворошитель приводится во вращение от планетарного редуктора 3МП. Шнек состоит из двух перьев, закрученных в противоположном друг другу направлениях. Их направление и направление вращения шнека выбраны таким образом, чтобы смесь передвигалась от торцевых стенок бочки к её центру. Загрузку бочки смесителя желательно производить во время вращения шнека. Загрузка производится из ведра через решётку. После полного перемешивания для выгрузки смеси шнек не останавливается, а поднимается решётка и бочка опрокидывается с помощью рукоятки. Бочка закреплена на двух поворотных опорах в виде подшипников скольжения, а внутри каждой опоры собран подшипник качения, который служит опорой вала.
В данном проекте представлена конструкторская документация для изготовления смесителя (только механическая часть, без электрической)

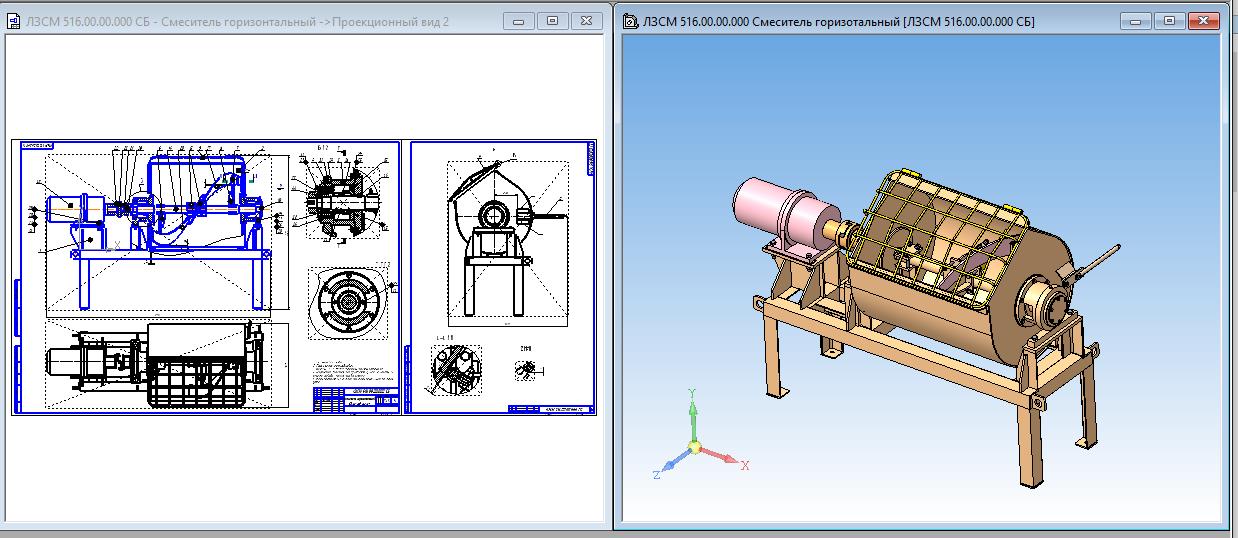

Состав: CБ, Спецификация, Деталировка, ЗD-Сборка Язык документа
