Навесной смеситель с механическим приводом

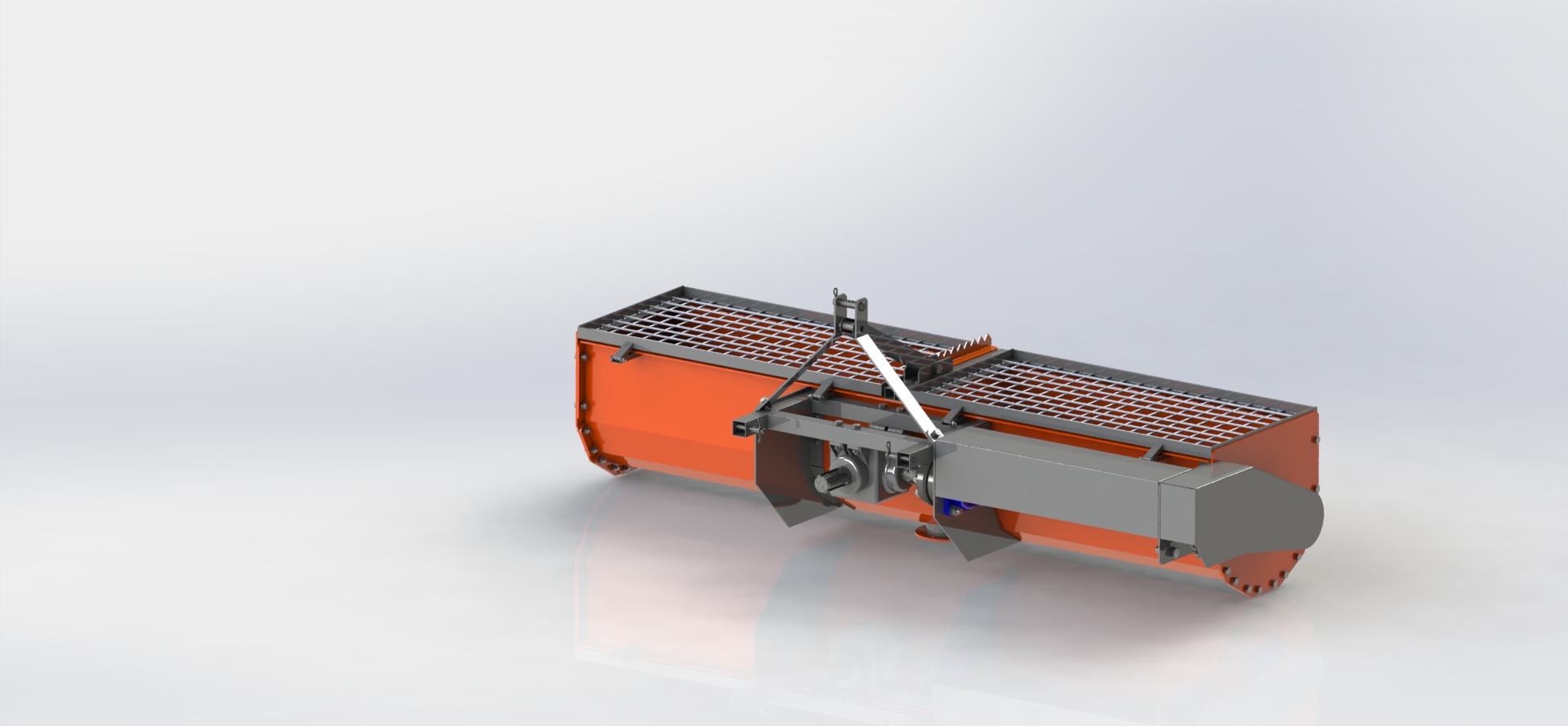

Смеситель с механическим приводом способен работать с любым трактором на котором есть вал отбора мощности на 540 об./мин. выполнена 3Д модель всех деталей механизма.

Состав: 3Д Сборка Язык документа

Софт: SolidWorks 2016 SP2

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Навесной смеситель с механическим приводом

СМ-300.100.02 Шнек/
СМ-300.100.02 Шнек/СМ-300.100.01 Виток левый СБ.SLDASM
СМ-300.100.02 Шнек/СМ-300.100.01 Виток правый СБ.SLDASM
СМ-300.100.02 Шнек/СМ-300.100.02 Шнек СБ.SLDASM
СМ-300.100.02 Шнек/СМ-300.100.02.01 Виток правый.SLDPRT
СМ-300.100.02 Шнек/СМ-300.100.02.02 Виток левый.SLDPRT
СМ-300.100.02 Шнек/СМ-300.100.02.03 Вал.SLDPRT
СМ-300.100.02 Шнек/СМ-300.100.02.04 Планка левая.SLDPRT
СМ-300.100.02 Шнек/СМ-300.100.02.04 Планка правая.SLDPRT
СМ-300.100.03 Выгрузочный патрубок/
СМ-300.100.03 Выгрузочный патрубок/СМ-300.100.02 Выгрузочная трубка.SLDPRT
СМ-300.100.03 Выгрузочный патрубок/СМ-300.100.03 Выгрузочный патрубок СБ.SLDASM
СМ-300.100.03 Выгрузочный патрубок/СМ-300.100.03 Фланец.SLDPRT
СМ-300.100.04 Рама/
СМ-300.100.04 Рама/СМ-300.100.04.01 Прицепной кронштейн/
СМ-300.100.04 Рама/СМ-300.100.04.01 Прицепной кронштейн/СМ-300.100.04.01.101 Прицепной кронштейн.SLDASM
СМ-300.100.04 Рама/СМ-300.100.04.01 Прицепной кронштейн/СМ-300.100.04.01.102 Профильное ухо.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.01 Прицепной кронштейн/СМ-300.100.04.01.103 Палец вставной.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.101 Рама.SLDASM
СМ-300.100.04 Рама/СМ-300.100.04.102 Поддерживающий профиль.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.103 Поперечина профильная.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.103 Розтяжка профильная.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.104 Шина центральная.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.105 Втулка длинная.SLDPRT
СМ-300.100.04 Рама/СМ-300.100.04.106 Втулка короткая.SLDPRT
СМ-300.100.05 Решетка/
СМ-300.100.05 Решетка/СМ-300.100.01 Решетка СБ.SLDASM
СМ-300.100.05 Решетка/СМ-300.100.02 Уголок.SLDPRT
СМ-300.100.05 Решетка/СМ-300.100.03 Пруток.SLDPRT
СМ-300.100.06 Завесы/
СМ-300.100.06 Завесы/СМ-300.100.06.01 Завеса СБ.SLDPRT
СМ-300.100.06 Завесы/СМ-300.100.06.01 Завеса СБ.SLDPRT.SLDASM
СМ-300.100.06 Завесы/СМ-300.100.06.02 Швелер 30х30.SLDPRT
СМ-300.100.06 Завесы/СМ-300.100.06.03 Швелер 25.SLDPRT
СМ-300.100.07 Муфта/
СМ-300.100.07 Муфта/СМ-300.100.07.01 Муфта СБ.SLDASM
СМ-300.100.07 Муфта/СМ-300.100.07.02 Полумуфта.SLDPRT
СМ-300.100.07 Муфта/СМ-300.100.07.03 Демфер.SLDPRT
snr_ucf210_0.sldprt
UCPA210.SLDPRT
СМ-300.100.01 Желоб.SLDPRT
СМ-300.100.01 Смеситель СБ.SLDASM
СМ-300.100.01 Смеситель СБ.SLDPRT
СМ-300.100.04 Вал со шкивом.SLDPRT
СМ-300.100.04 Вал упорный.SLDPRT
СМ-300.100.05 Плита подшипника.SLDPRT
СМ-300.100.06 Вал приводной.SLDPRT
СМ-300.100.07 З.К. большое.SLDPRT
СМ-300.100.07 З.К. малое.SLDPRT
СМ-300.100.08 Плита подшипника.SLDPRT
СМ-300.100.10 Боковина желоба.SLDPRT
СМ-300.100.11 Редуктор.SLDPRT
СМ-300.100.12 Покеречина 30х30.SLDPRT
СМ-300.100.13 Уголок 30х30.SLDPRT
СМ-300.100.14 Уголок разрывной.SLDPRT
СМ-300.100.15 Кожух прямоугольный.SLDPRT
СМ-300.100.16 Кожух округлый.SLDPRT
СМ-300.100.17 Палец.SLDPRT
СМ-300.100.18 Шплинт.SLDPRT
СМ-300.100.19 Шпонка.SLDPRT
