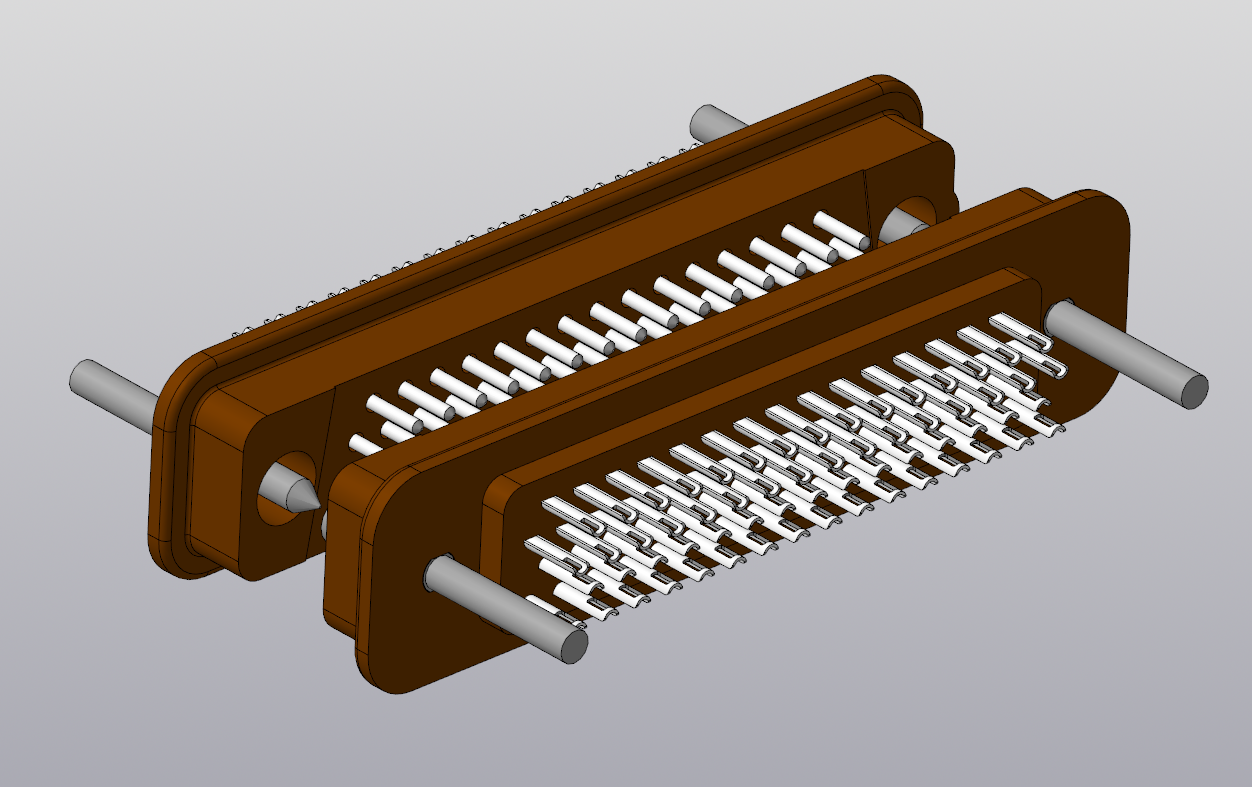

ГРПМШ-2-62ГПл2-В (розетка) и ГРПМШ-2-62ШПл2-В (вилка)

Соединители типа ГРПМШ-2 предназначены для работы в электрических
цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при
напряжении до 250 В и силе тока до 3 А, изготавливаемые для нужд народного
хозяйства.
Вилки и розетки имеют однотипные и смешанные направляющие элементы-ловители. Контакты вилки "плавающие", состоят из двух частей
соединенных оплавлением. Хвостовики контактов – для объемного монтажа.
Розетка имеет "плавающие контакты". Хвостовики контактов - для
объемного монтажа.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Инженерные системы / Кабельные системы, связь, СКС / ГРПМШ-2-62ГПл2-В (розетка) и ГРПМШ-2-62ШПл2-В (вилка)

ГРПМШ-2-62/ГРПМШ-2-62ГПл2-В/контакт.m3d
ГРПМШ-2-62/ГРПМШ-2-62ГПл2-В/корпус.m3d
ГРПМШ-2-62/ГРПМШ-2-62ГПл2-В/направляющая.m3d
ГРПМШ-2-62/ГРПМШ-2-62ГПл2-В/Сборка.a3d
ГРПМШ-2-62/ГРПМШ-2-62ШПл2-В/контакт.m3d
ГРПМШ-2-62/ГРПМШ-2-62ШПл2-В/корпус.m3d
ГРПМШ-2-62/ГРПМШ-2-62ШПл2-В/направляющая.m3d
ГРПМШ-2-62/ГРПМШ-2-62ШПл2-В/Сборка.a3d
ГРПМШ-2-62/Сборка общая.a3d
ГРПМШ-2-62/ГРПМШ-2-62ГПл2-В
ГРПМШ-2-62/ГРПМШ-2-62ШПл2-В
ГРПМШ-2-62
