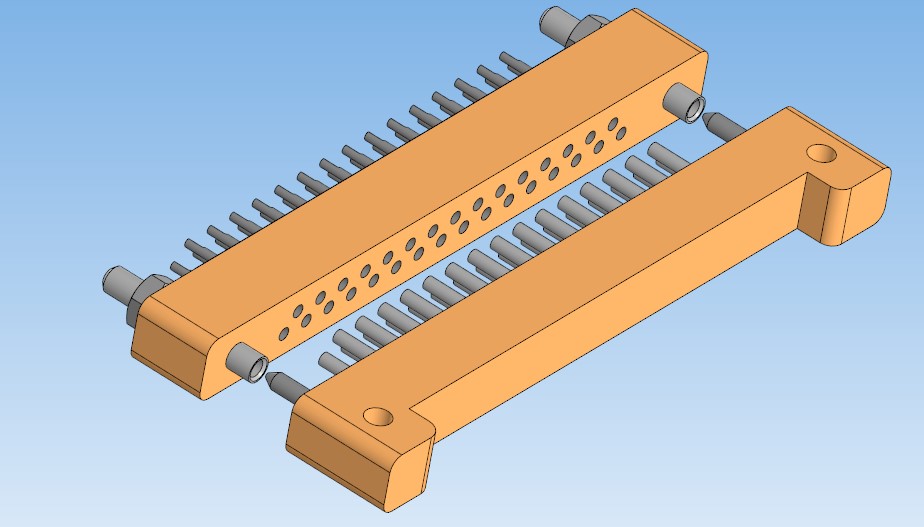

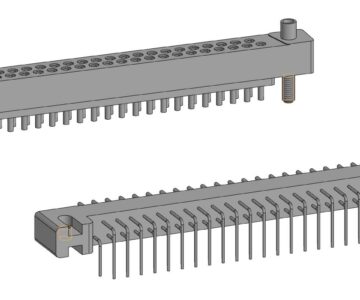

ГРПМШ-1-31ШУ2 (Вилка) и ГРПМ1-31ГО2 (Розетка)

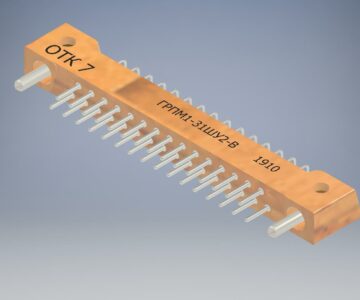

ГРПМШ1-31ШУ2-В
Соединители ГРПМШ1-31ШУ2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В и силе тока до 2 А.
Вилки и розетки имеют направляющие элементы-ловители. Контакты вилок - для углового монтажа на печатную плату.
Розетка имеет "плавающие контакты. Хвостовики контактов - для объемного и печатного монтажа.
Технические условия:
- приемка "1" - НЩ0.364.006 ТУ
- приемка "5" - НЩ0.364.016 ТУ.

Структура условного обозначения:
ГРПМШ1-31ШУ2-В
ГРПМШ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
31 - количество контактов;
Ш - тип контакта: Ш - штыревой; Г - гнездовой;
У - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро; 0 - олово-висмут;
В - всеклиматическое исполнение.

ГРПМ1-31ГО2-В
Соединители электрические низкочастотные прямоугольные ГРПМ1-31ГО2-В имеют гиперболоидные контакты, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В.
Соединители состоят из вилки и розетки и предназначены для печатного и объемного монтажа.
Сочленение соединителей: врубное.
Покрытие контактов: серебро.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями НКСЦ.434410.501ТУ.

Структура условного обозначения:
ГРПМ1-31ГО2-В
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
31 - количество контактов;
Г - тип контакта: Ш - штыревой; Г - гнездовой;
О - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Инженерные системы / Кабельные системы, связь, СКС / ГРПМШ-1-31ШУ2 (Вилка) и ГРПМ1-31ГО2 (Розетка)

ГРПМШ-1-31ШУ2 (Вилка) и ГРПМ1-31ГО2 (Розетка).a3d
ГРПМШ-1-31ШУ2-В_Вилка.m3d
ГРПМ1-31ГО2_Розетка.m3d
