Кабельная канализация

Рабочая документация на строительство кабельной канализации волоконно-оптических линий связи разработана на основании:
- техническое задания на разработку проектной документации;
- материалов изысканий и согласований;
- сертификатов на оборудование.
1.3 Строительство магистральной кабельной канализации предусмотрено для прокладки сетей связи магистральных направлений.

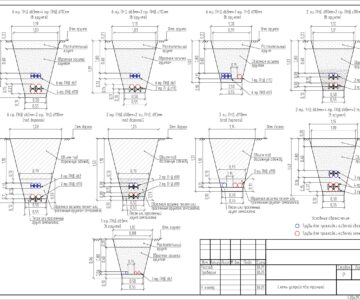

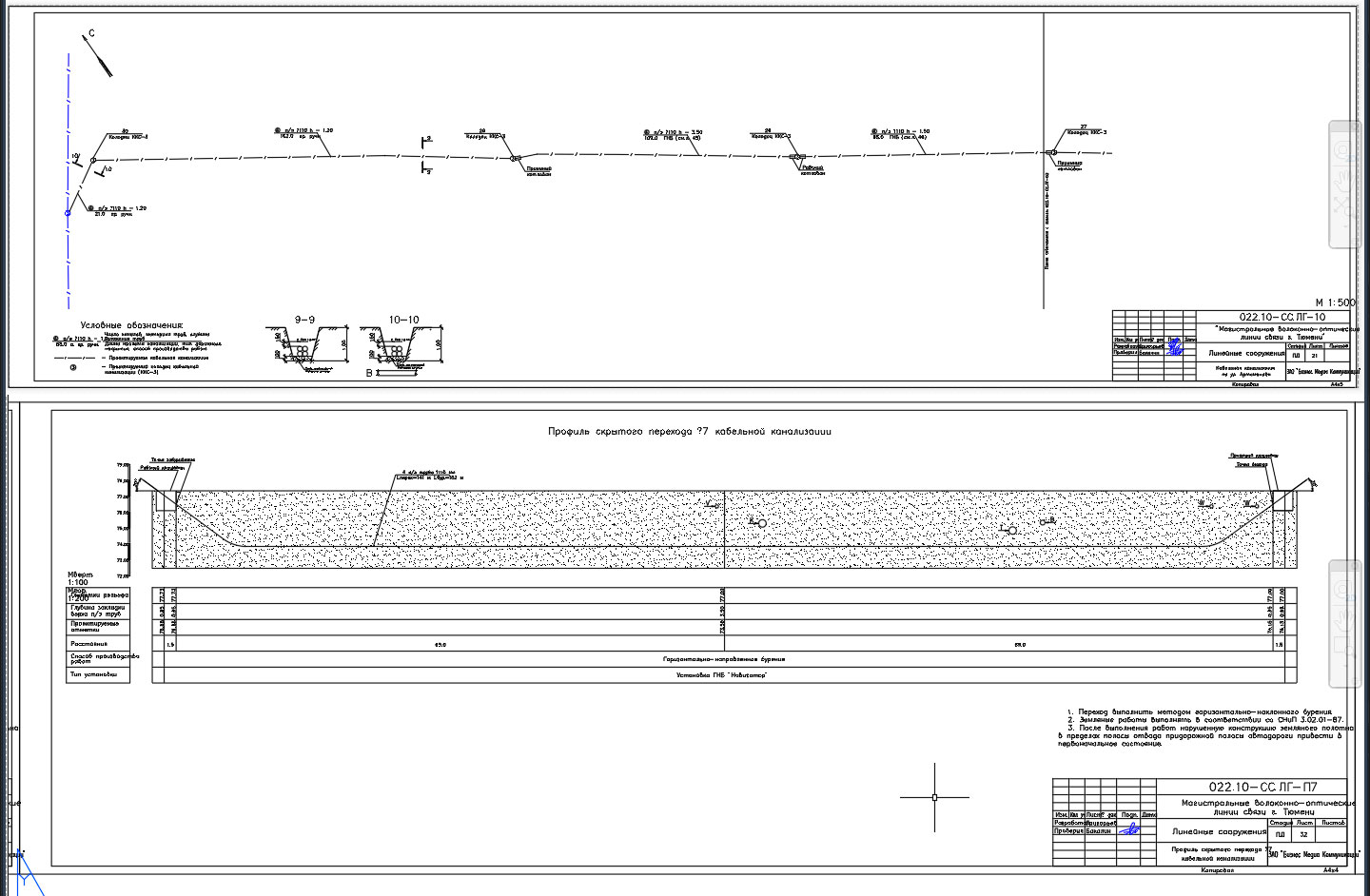

1.4 Чертежи трасс выполнены на топографических материалах М 1:500, согласно направления трасс и согласованы со всеми заинтересованными организациями города. На чертежах, на всех участках строительства указывается глубина заложения труб, типы смотровых устройств и поперечные разрезы блоков.
1.5 Технические решения принятые в чертежах соответствуют требования экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную эксплуатацию объекта при соблюдении предусмотренных чертежами мероприятий.
1.5. Природно-климатические условия района строительства:
- температура воздуха наиболее холодной пятидневки - минус 38°С;
- зона влажности - сухая;
- расчетная снеговая нагрузка - 180 кг/м²;
- скорость напора ветра - 30 кг/м².
1.5 Инженерно-геологические условия:
Участок строительства расположен в жилой зоне . Поверхность территории слабонаклонная. Абсолютные отметки изменяются от 71 до 82 м. Грунты трассы строительства представлены песчано-глинистыми аллювиальными отложениями.
По отношению к бетону подземные воды слабоаггресивные по водородному показателю и содержанию агрессивной углекислоты.
При промерзании грунты верхнего слоя сильнопучинистые. Нормативная глубина промерзания составляет 1,8 м.
1.6 В соответствии со статьями 139, 758...762 Гражданского кодекса РФ настоящая рабочая документация не может быть полностью или частично воспроизведена или передана третьим лицам.

2. Основные технические решения
2.1 Для сооружения блока трубопровода используют полиэтиленовые трубы диаметром 110 мм , соединения труб выполняется при помощи сварки. В качестве смотровых устройств предусмотрены типовые сборные железобетонные колодцы ККС-3, ККС-4 с гидроизоляцией битумом в 2 слоя.
