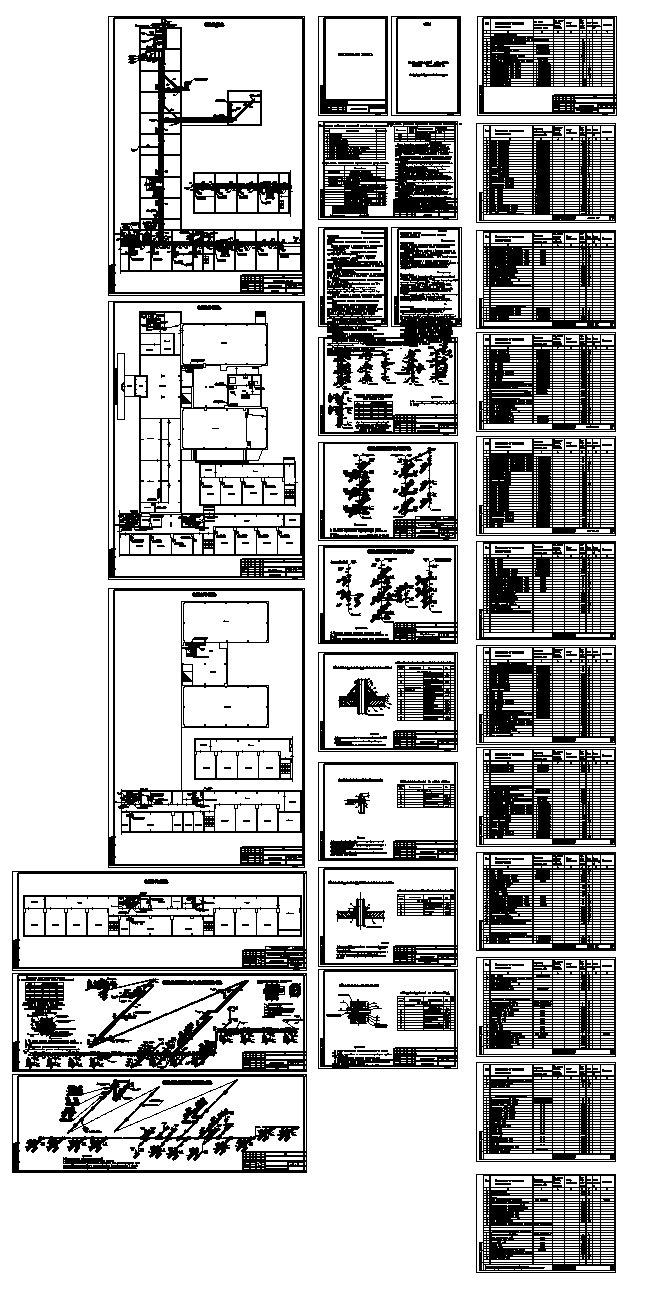

Проект водоснабжения и канализации школы

ОБЩИЕ УКАЗАНИЯ
Проект водоснабжения и канализации выборочного капитального ремонта выполнен на основании технического задания, выданного заказчиком.
Проектирование велось по архитектурно-строительным чертежам, в соответствии со след. нормативными документами: СНиП 2.04.01-85(2000) "Внутренний водопровод и канализация зданий"; СНиП 2.08.01-89* "Жилые здания"; ГОСТ 21.601-79 (с изм.1983) СПДС. "Водопровод и канализация. Рабочие чертежи.", СП30.13330.2012 - " Внутренний водопровод и канализация зданий"..
Проектом предусматривается: 1. Замена стояков и частично лежаков в подвале хозяйственно-питьевого водопровода(В1), горячего водопровода(Т3), канализации (К1;).
2. Устройство циркуляционного горячего водопровода(Т4) по подвалу. С подключением к существующему вводу водопровода ф48*3 мм. расположенного в подвале школы.
Водоснабжение школы водой питьевого качества предусматривается от существующего ввода водопровода ф75,5*3,2.
Обеспечение необходимого напора в сетях холодного водопровода обеспечивается централизованными магистральными сетями.
Холодный водопровод расположенный в подвале и стояки, запроектированы из полипропиленовых труб марки PN20 по ГОСТ Р 52134-2003.
Водопроводные стояки при прохождении в междуэтажных перекрытиях заключаются в стальные гильзы с последующим уплотнением из несгораемого материала,допускающего перемещение трубопровода вдоль его продольной оси.
Компенсация линейных удлинений труб предусмотренно за счет поворотов и скользящих опор.
Запорная и водоразборная арматура должна иметь неподвижное крепление к строительным конструкциям.
Крепление горизонтальных участков полипропиленовых труб на скользящих опорах внутри помещений производится с шагом 600мм. Крепление стояков на скользящих опорах производится не реже,чем через 1000мм для труб наружным ф32мм и не реже, чем через1500мм для труб большего диаметра.
Горячее водоснабжение школы предусматривается от существующего ввода водопровода ф60*3 расположенного в подвале школы. Трубопроводы запроектированы из полипропиленновых армированных труб марки PN25 по ГОСТ PRU 9001.1.3.0010-16 .
Металические мойки заземлить согласно соответствующим требованиям действующих нормативных документов (см. раздел ЭО).
Канализационные сети предусмотрены из полипропиленовых труб по ТУ 2248-043-00284581-2000. Выпуски канализации от здания до колодца запроектированы полиэтиленовыми трубами ПНД по ГОСТ18599-2001 по песчаной подушке толщиной 100мм. с присоединением к существующим дворовым колодцам.
Монтаж, испытание и приемка в эксплуатацию систем водопровода и канализации должны производиться в соответствии с требованиями СНиП 3.05.01-85 и указаниями настоящего проекта.
