Проект водоснабжения и канализации частного дома

Проект водоснабжение и канализации частного дома. Содержит всю необходимую информацию. На площадке запроектированы системы:
- хозяйственно-питьевой водопровод (В1) от существующей водопроводной сети Д-63;
- бытовая канализация (К1) в существующий колодец канализационной сети Д-160.
Система В1 запроектирована из труб ПЭ 100 SDR 17-32х2,0 мм «питьевая» ГОСТ 18599-2001 протяженностью 17 м от существующего водопроводного колодца ВК1, расположенного рядом с проезжей частью со стороны участка № 646. В доме установить водомерный узел (счетчик СКВ-15) с запорной арматурой и фильтром ФТ-15.
Система канализации К1 запроектирована из канализационных раструбных труб ПВХ-110х3,2 мм согласно ТКП 45-4.01-29-2006 пункт 8.4, а также ТКП 45-4.01-54-2007 «Система внутренней канализации зданий» п.7.4.3 табл.2.

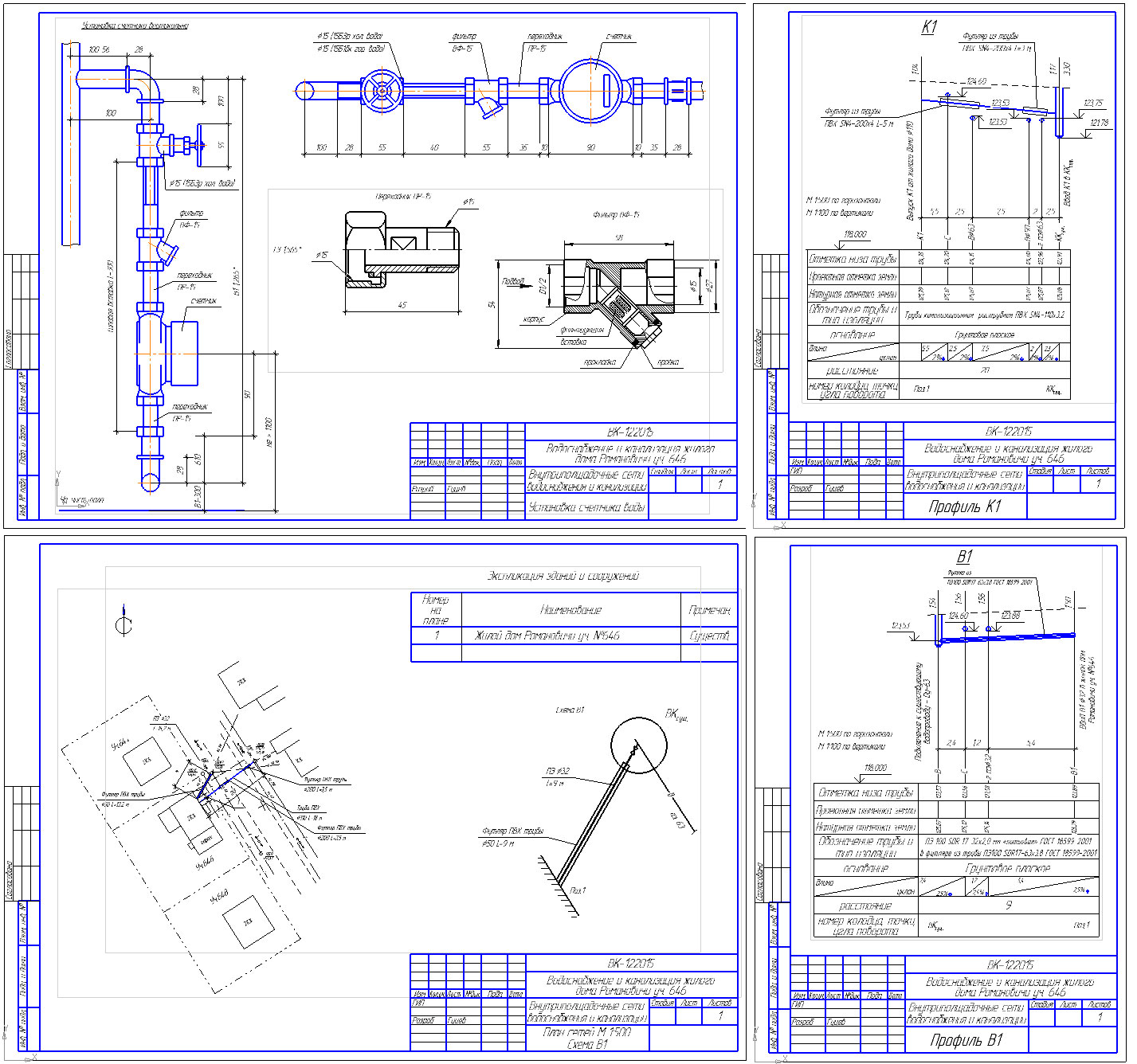

Состав: Общие указания, план сетей, профиль В1, профиль К1, спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проект водоснабжения и канализации частного дома

Проект вода уч. 646_1\~$ан сетей М1_500 Схема В1.cd~
Проект вода уч. 646_1\Общие указания.cdw
Проект вода уч. 646_1\План сетей М1_500 Схема В1.cdw
Проект вода уч. 646_1\Профиль В
Проект вода уч. 646_1\Профиль К
Проект вода уч. 646_1\Спецификация.cdw
Проект вода уч. 646_1\Установка счетчика воды.cdw
Проект вода уч. 646_1\План сетей М1_500 Схема В1.jpg
Проект вода уч. 646_1
