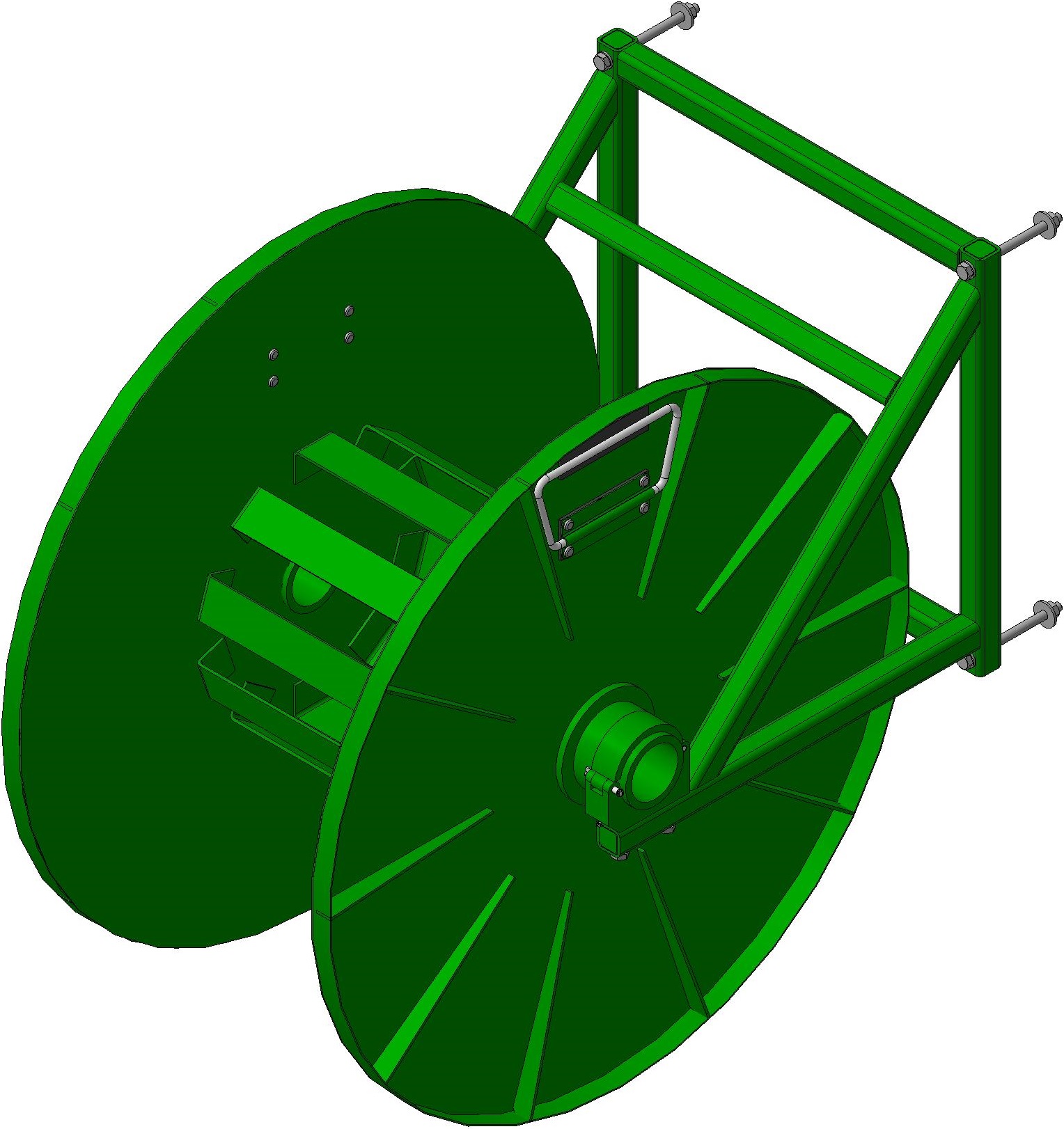

Катушка для намотки силового кабеля промышленной сети. Устанавливается на стену кузова-фургона. Наружный диаметр барабана 500 мм
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Катушка промышленной сети
Катушка промышленной сети
1
0
166
9
0
Бесплатно
Сообщить о проблеме
Автор
Павел Сергеев
Дата
03.12.2023
Язык
Русский
Состав
Сборочный чертеж + 3d модель сборки, Деталировка + 3d модели всех деталей. Спецификации всех подсборок
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Барабан 1 СБ.cdw
-
Барабан 1.a3d
-
Барабан 1.spw
-
Втулка опорная 1.cdw
-
Втулка опорная 1.m3d
-
Диск 1.cdw
-
Диск 1.m3d
-
Катушка кабельная 1 СБ.cdw
-
Катушка кабельная 1.a3d
-
Катушка кабельная 1.spw
-
Обод 1.cdw
-
Обод 1.m3d
-
Пластина 1.cdw
-
Пластина 1.m3d
-
Прокладка 1.m3d
-
Пружина 1.cdw
-
Пружина 1.m3d
-
Ребро жесткости 1.cdw
-
Ребро жесткости 1.m3d
-
Ручка 1.cdw
-
Ручка 1.m3d
-
Сектор цилиндра 1.cdw
-
Сектор цилиндра 1.m3d
-
-
-
Втулка 1.cdw
-
Втулка 1.m3d
-
Заглушка 1.cdw
-
Заглушка 1.m3d
-
Косынка 1 СБ.cdw
-
Косынка 1.a3d
-
Косынка 1.spw
-
Крепление катушки 1 СБ.cdw
-
Крепление катушки 1.a3d
-
Крепление катушки 1.spw
-
Кронштейн 1 СБ.cdw
-
Кронштейн 1.a3d
-
Кронштейн 1.spw
-
Кронштейн 2 СБ.cdw
-
Кронштейн 2.a3d
-
Кронштейн 2.spw
-
Ограничитель 1.cdw
-
Ограничитель 1.m3d
-
Опора 1.cdw
-
Опора 1.m3d
-
Ось 1.cdw
-
Ось 1.m3d
-
Прихват 1.cdw
-
Прихват 1.m3d
-
Труба 1.cdw
-
Труба 1.m3d
-
Труба 2.cdw
-
Труба 2.m3d
-
Фиксатор 1.cdw
-
Фиксатор 1.m3d
-
Фиксатор 2 СБ.cdw
-
Фиксатор 2.a3d
-
Фиксатор 2.spw
-
Штифт 1.cdw
-
Штифт 1.m3d
-
-
Катушка промышленной сети 1 СБ. Катушка промышленной сети 1 Сборочный чертеж.cdw
-
Катушка промышленной сети 1.a3d
-
Катушка промышленной сети 1.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
