Конструкции кабельные сборные ТУ 36-1496-85

Конструкции кабельные сборные ТУ 36-1496-85

Полки предназначены для прокладки на них проводов, кабелей, лотков и коробов.
Для крепления полки к стойке, хвостовик полки вставляется в отверстие стойки, после чего её язычок поворачивается ключом на 90°.
При этом обеспечивается электрическое соединение полки со стойкой.
Виды климатического исполнения:
У3 - лакокрасочное покрытие;
цУТ1,5 - горячее цинкование;
УТ2,5 - оцинкованный лист.
Толщина металла 2мм.
Рабочая нагрузка на полки, не более:
К-1160 (150мм) – 175Н
К-1161 (250мм) – 275Н
К-1162 (350мм) – 400Н
К-1163 (450мм) – 500Н

Скоба К-1157 предназначена для крепления кабельных стоек к закладным деталям.
Виды климатического исполнения:
У3 - лакокрасочное покрытие;
цУТ1,5 - горячее цинкование;
УТ2,5 - оцинкованный лист.
Толщина металла 2мм.

Стойки кабельные служат для установки полок К1160 – К1163.
Стойки крепятся к строительным конструкциям с применением скобы К-1157.
Виды климатического исполнения:
У3 - лакокрасочное покрытие;
цУТ1,5 - горячее цинкование;
УТ2,5 - оцинкованный лист.
Толщина металла 2; 2,5мм.
Стойка кабельная К1150 (400мм)
Стойка кабельная К1151 (600мм)
Стойка кабельная К1152 (800мм)
Стойка кабельная К1153 (1200мм)
Стойка кабельная К1154 (1800мм)
Стойка кабельная К1155 (2200мм)

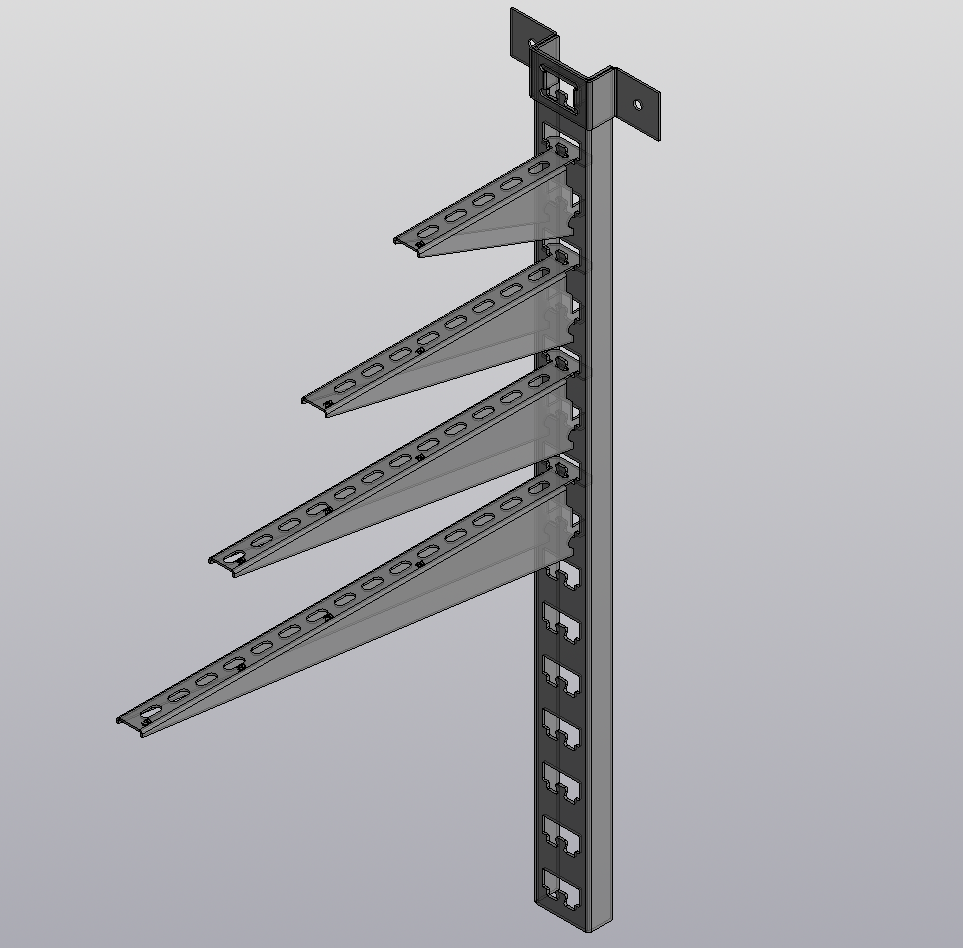

При вставке 3д модели в сборку есть возможность указать типоразмер детали согласно таблице переменных, так же в случае со стойкой кабельной есть возможность указать значение переменной в миллиметрах, которое будет соответствовать длине стойки.
Для удобства расположения моделей в пространстве в моделях присутствуют контрольные точки доступные для отображения.
