Нижегородский государственный архитектурно - строительный университет
Кафедра железобетонных, каменных и деревянных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"

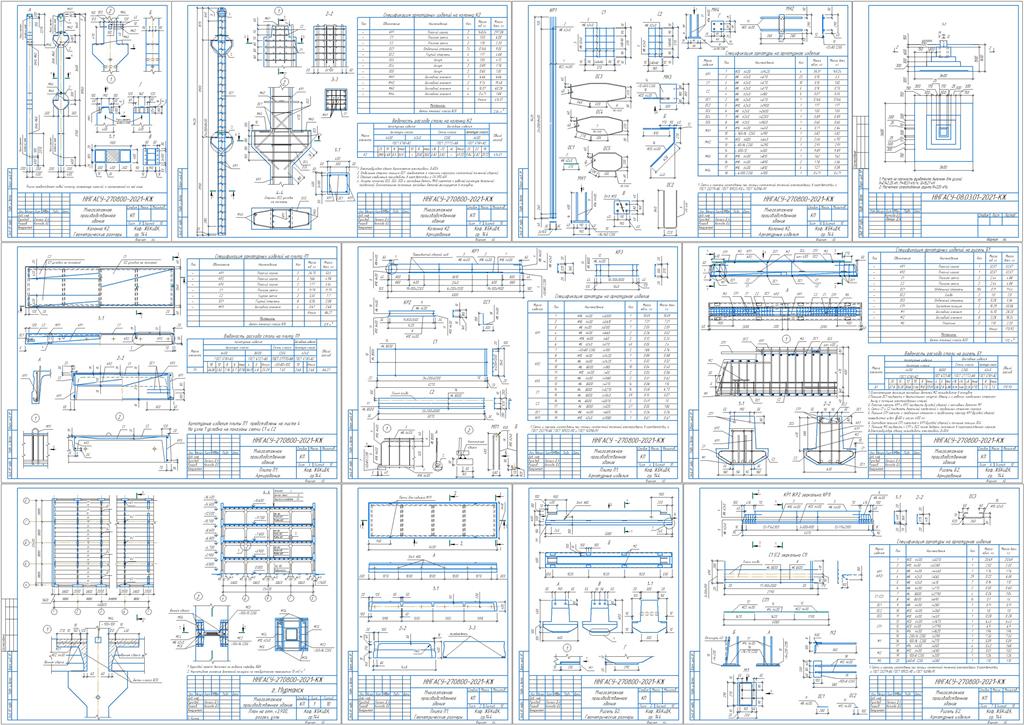

На тему: "Расчет сборных железобетонных конструкций многоэтажного производственного здания"
Нижний Новгород 2021
Исходные данные для проектирования:
Здание проектируется по жесткой конструктивной схеме, с полным каркасом, поперечными стенами из кирпича и с продольными навесными панельными стенами в сборном ж/б.
Город строительства - Мурманск.
Пролет поперек здания - 5,85 м.
Шаг колонн вдоль здания - 5,85 м.
Направление ригелей - поперек здания.
Высота этажа - 3,9 м.
Коэффициент надежности по ответственности здания - 1,00.
Временная нормативная нагрузка (включая кратковременную) на междуэтажных перекрытиях Pn=13 кН/м2, Pnl=6,5 кН/м2.
Бетон тяжелый, класса:
а) для плит - В15
б) для ригелей - В20
в) для колонн - В25
г) для фундаментов - В15
Рабочая арматура класса А400.
Расчетное сопротивление грунта R=220.
Оглавление
1. Расчет ребристой плиты 3
1.1. Исходные данные 3
1.2. Расчет плиты по прочности 5
1.3. Расчет по второй группе предельных состояний 11
1.3.1. Расчет по образованию трещин 11
1.3.2. Расчёт ширины раскрытия трещин 13
1.3.3. Расчёт плиты по прогибам 15
2. Расчет сборного ригеля поперечной рамы 17
2.1. Вариант ригеля с тремя каркасами 17
2.1.1. Расчетные нагрузки 17
2.1.2. Расчетные пролеты ригеля 18
2.1.3. Расчетные изгибающие моменты 18
2.1.4. Расчетные поперечные силы 19
2.1.5. Расчет ригеля на прочность по нормальным сечениям 20
2.1.6. Определение площади поперечного сечения поперечной арматуры на отрыв 22
2.1.7. Расчет крайнего ригеля на прочность по наклонным сечениям на действие поперечных сил 23
2.1.8. Определение длины приопорных участков крайнего ригеля 24
2.1.9. Обрыв продольной арматуры в крайнем ригеле. Построение эпюры несущей способности ригеля. 26
3. Расчет сборной железобетонной средней колонны 29
3.1. Расчет колонны на сжатие 29
3.2. Расчет колонны на поперечную силу 35
3.3. Расчет консоли колонны 36
Расчет консоли по СНиП 2.03.01 – 84. Бетонные и железобетонные конструкции 37
4. Расчет железобетонного фундамента под среднюю колонну 38
4.1. Определение размеров подошвы фундамента от усилий при γf=1,0 38
4.2. Расчет фундамента на прочность 39
4.2.1. Определение напряжений в грунте под подошвой фундамента 39
4.2.2. Расчет на продавливание плитной части фундамента 40
4.2.3. Проверка фундамента по прочности на продавливание колонной от дна стакана 41
4.2.4. Определение площади сечения арматуры плитной части фундамента 42
4.2.5. Расчет подколонника 44
4.2.6. Расчет поперечной арматуры 46
4.3. Проверка ширины раскрытия трещин 47
Библиографический список 48
