Проектирование несущих железобетонных конструкций многоэтажного каркасного здания из сборного железобетона

МГСУ
Кафедра проектирования зданий и сооружений
курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На темуу "Проектирование несущих железобетонных конструкций многоэтажного каркасного здания из сборного железобетона"
Москва 2021

В курсовом проекте проектируются основные несущие железобетонные конструкции 11- этажного здания каркасной конструктивной схемы со связевым каркасом и навесными стеновыми панелями. Пространственная жесткость (геометрическая неизменяемость) здания в продольном и поперечном направлениях обеспечивается диафрагмами жесткости (связевая система). Курсовой проект включают рассмотрение следующих вопросов:
• проектирование сборного балочного междуэтажного перекрытия, включающее компоновку конструктивной схемы перекрытия, расчет многопустотной предварительно-напряженной плиты и ригеля • проектирование колонны и отдельно стоящего фундамента.

Оглавление
ВВЕДЕНИЕ 4
1. Исходные данные 5
2. Компоновка конструктивной схемы сборного перекрытия 6
3. Расчет и конструирование многопустотной предварительно напряженной плиты перекрытия. 9
3.1. Исходный данные 9
3.2. Расчет плиты по предельным состояниям первой группы 11
3.2.1. Определение внутренних усилий 11
3.2.2. Расчет по прочности нормального сечения при действии изгибающего момента 12
3.2.3. Расчет по прочности при действии поперечной силы 14
3.3. Расчет плиты по предельным состояниям второй группы 16
3.3.1. Геометрические характеристики приведенного сечения 16
3.3.2. Потери предварительного напряжения арматуры 18
3.3.3. Расчет по раскрытию трещин, нормальных к продольной оси 20
3.3.4. Расчет прогиба плиты 23
4. Расчет и конструирование однопролетного ригеля 26
4.1. Исходные данные 26
4.2. Определение усилий в ригеле 27
4.3. Характеристики прочности бетона и арматуры 28
4.4. Расчет ригеля по прочности нормальных сечений при действии изгибающего момента 28
4.5. Расчёт ригеля по прочности при действии поперечных сил 30
4.6. Построение эпюры материалов 37
5. Расчет и конструирование колонны 41
5.1. Исходные данные 41
5.2. Определение усилий в колонне 42
5.3. Расчет колонны по прочности 43
6. Расчет и конструирование фундамента под колонну 45
6.1. Исходные данные 45
6.2. Определение размера стороны подошвы фундамента 45
6.3. Определение высоты фундамента 46
6.4. Расчет на продавливание 47
6.5. Определение площади арматуры подошвы фундамента 49
СПИСОК ЛИТЕРАТУРЫ 51

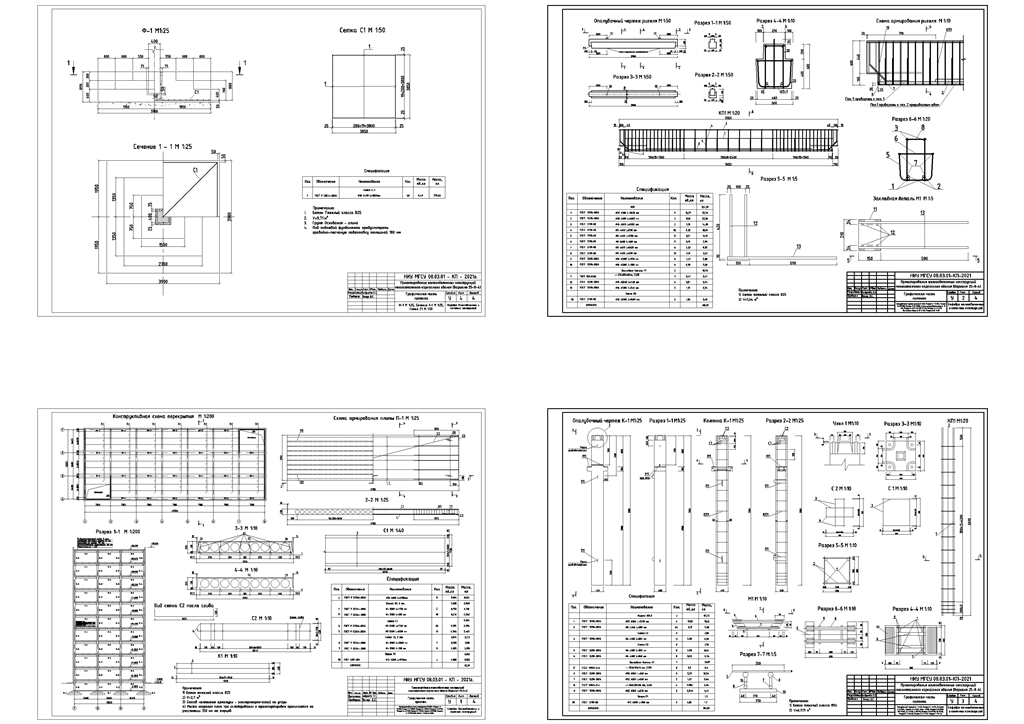

Состав: Конструктивная схема перекрытия М1:200, Разрез 1-1 М1:200, Плита П-1 М1:25, Разрез 2-2 М1:25, Разрез 3-3 М 1:10, Разрез 4-4 М 1:10, Сетка С-1 М1:40, Сетка С-2 М1:10, Каркас К-1 М1:10, Вид сетки С-2 после сгиба; Опалубочный чертеж ригеля М 1:50, Разрез 1-1 М 1:50, Разрез 2-2 М 1:50, Разрез 3-3 М 1:50, Схема армирования ригеля М 1:10, Разрез 4-4 М 1:10, КП1 М 1:20, Разрез 6-6 М 1:20, Закладная деталь М1 М 1:5, Разрез 5-5 М 1:5; Опалубочный чертеж К-1 М1:25, Разрез 1-1 М1:25, Колонна К-1 М1:25, Разрез 2-2 М1:25, Узел 1 М1:10, Разрез 3-3 М1:10, КП1 М1:20, С 2 М 1:10, С 1 М 1:10, Разрез 5-5 М 1:10, М1 М 1:10, Разрез 4-4 М 1:10, Разрез 6-6 М 1:10, Разрез 7-7 М 1:5; Ф-1 М 1:25, Сечение 1-1 М 1:25, Сетка С1 М 1:50

Софт: AutoCAD 2020

Сайт: www

Файлы:
