Расчёт железобетонных конструкций многоэтажного здания

Воронежский государственный технический университет
Кафедра строительных материалов и изделий
Курсовая работа "Расчёт железобетонных конструкций многоэтажного здания"
Воронеж 2018

2 Исходные данные
1) Место строительства: г.Бобров;
2) Сетка колонн и количество пролетов:
A=6 м; Б=6 м; m=3; n=5.
3) Высота этажей: 3,6 м;
4) Количество этажей: 7;
5) Тип конструкции пола: 4;
6) Нормативная величина распределения поверхностной временной нагрузки на междуэтажное перекрытие 6,8 кПа, в том числе кратковременной 3,7 кПа;
7) Класс тяжелого бетона по прочности на осевое сжатие: сборного – В20;
8) Класс арматуры: плиты сборного перекрытия: Ат-IУС; ригеля и колонны: A-III; при поперечной арматуре: А-II; фундамента: A-III;
9) Расчетное давление на грунт 0,24 Мпа;
10) Поперечное сечение ригеля и плиты в сборном перекрытии:
ригель: плита:

1 Введение
2 Исходные данные для проектирования
3 Проектирование пустотной плиты перекрытия
3.1 Конструктивное решение плиты перекрытия
3.2 Сбор нагрузок на плиту перекрытия
3.3 Определение конструктивной и расчетной длин плиты перекрытия
3.4 Определение расчетных усилий
3.5 Выбор материалов для плиты перекрытия
3.6 Расчет продольного ребра плиты перекрытия по нормальному сечению (подбор продольной рабочей арматуры)
3.7 Расчет продольного ребра на действие поперечной силы (подбор поперечной арматуры)
4 Проектирование неразрезного железобетонного ригеля
4.1 Сбор нагрузок на ригель
4.2 Подбор продольной арматуры
4.3 Подбор поперечной арматуры
4.4 Расчет прочности ригеля по сечениям, наклонным к продольной оси
5 Проектирование средней колонны подвального этажа
5.1 Определение усилий в колонне
5.2 Подбор диаметра и определение шага поперечных стержней арматуры
6 Расчет сборного фундамента под колонну
6.1 Определение ширины подошвы фундамента.
6.2 Определение высоты фундамента.
6.3 Расчет на продавливание.
6.4 Определение площади арматуры подошвы фундамента.
Список литературы

Состав: Пояснительная записка, чертежи Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Расчёт железобетонных конструкций многоэтажного здания

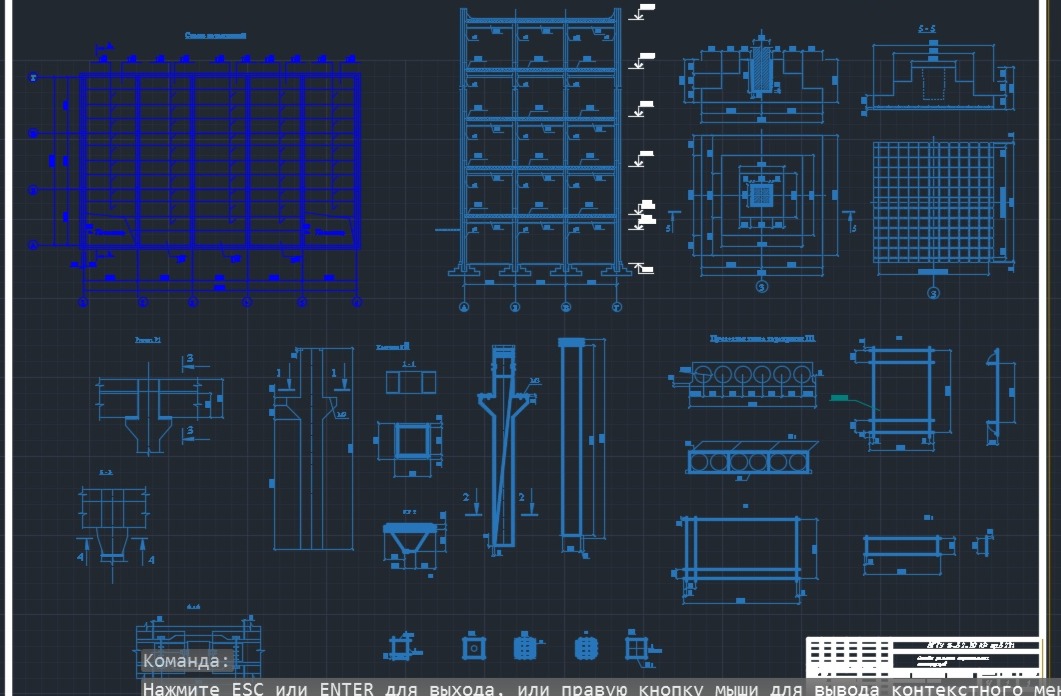

Готовый чертеж.dwg
ПОЯСНИТЕЛЬНАЯ.docx
