Расчет и конструирование монолитных железобетонных конструкций многоэтажного здания - количество этажей - 7

Крымский Федеральный Университет им. В.И. Вернадского
Академия Строительства и Архитектуры
Кафедра строительных конструкций
Курсовой проект по дисциплине железобетонные конструкции
На тему РАСЧЕТ И КОНСТРУИРОВАНИЕ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ МНОГОЭТАЖНОГО ЗДАНИЯ
Симферополь 2018

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
№ Наименование параметра Значение
1 Длинна здания в осях, L, м 64
2 Ширина здания, B, м 21
3 Количество этажей, ni 7
4 Высота этажа, Hi, м 3,6
5 Конструкция пола Бетонная мозайка
6 Переменная нагрузка, vn, кН/м2 12
7 Район строительства г. С.Петербург
8 Глубина заложения фундаментов, H1, м 1,5
9 Класс бетона перекрытия B15
10 Класс бетона колонн B30
11 Класс бетона фундаментов B15
12 Класс арматурной стали A400C
B500
13 Расчетное сопротивление грунта R0, МПа 0,24

Содержание

Введение 4
1. Компоновка конструктивной схемы монолитного ребристого 6
перекрытия
2. Расчет и конструирование плиты перекрытия 12
2.1. Определение нагрузок 12
2.2. Определение усилий 14
2.3. Расчет сечений продольной арматуры 19
2.4. Конструирование плиты 23
3. Расчет и конструирование второстепенной балки 35
3.1. Расчетная схема 35
3.2. Определение размеров сечения второстепенной балки 40
3.3. Расчет прочности нормальных сечений 41
3.4. Расчет прочности второстепенной балки по наклонным 48
сечениям на действие поперечной силы
3.5. Построение эпюры материалов второстепенной балки 52
4. Расчет и конструирование главной балки 60
4.1. Расчётная схема, расчетные пролеты и нагрузки 60
4.2. Определение изгибающих моментов и поперечных сил 62
4.3. Проверка размеров сечения балки 73
4.4. Расчет на прочность по нормальным сечениям 74
4.5. Расчет прочности главной балки по наклонным сечениям на 78
действие поперечной силы
4.6. Конструирование главной балки 81
5. Расчёт и конструирование колонны 88
5.1. Конструктивные особенности сжатых элементов 88
5.2. Определение действующих нагрузок и усилий 89
5.3.расчет армирования колонны 92
6. Расчет центрально нагруженного монолитного железобетонного 95
фундамента
6.1. Конструктивные особенности столбчатых фундаментов 95
6.2. Определение размеров подошвы фундамента 97
6.3. Определение высоты плитной части монолитного фундамента 98
6.3. Расчет рабочей арматуры подошвы фундамента 99
Список используемой литературы 103

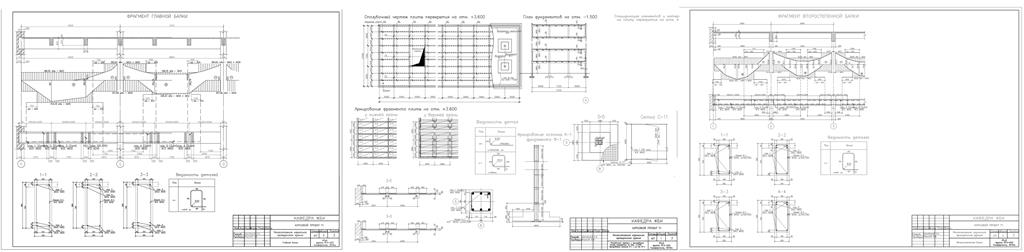

Состав: Опалубочные чертежи и армирование плиты перекрытия, Второстепенная балка, Главная балка Язык документа

Софт: AutoCAD 2017

Файлы:
ЖБК.docx
Лег.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Shnapik
Дата: 2019-04-29
Просмотры: 194
