Проектирование железобетонных конструкций многоэтажного монолитного здания

Одесская Государственная Академия Строительства и Архитектуры
Кафедра строительных конструкций
Курсовой проект по дисциплине "Строительные конструкции"
На тему: "Проектирование железобетонных конструкций многоэтажного монолитного здания"
Одесса 2015

Исходные данные для проектирования

1 Длина помещения в осях L, м 39,6
2 Ширина помещения в осях B, м 25,8
3 Количество этажей nп 2
4 Высота этажа Hп, м 4
6 Нормативная полезная нагрузка на перекрытия vn, кН/м2 8
Класс бетона
7 Перекрытия, В С16/20
8 Колонн, В С20/25
9 Фундаментов, В С16/20
Класс арматуры
10 Арматура плиты, класса А400С
11 Арматура балок, колонн, фундамента, класса А300С
12 Снежная нагрузка, s 1,6 кН/м2
13 Расчетное сопротивление грунта: Rо, МПа 0,16

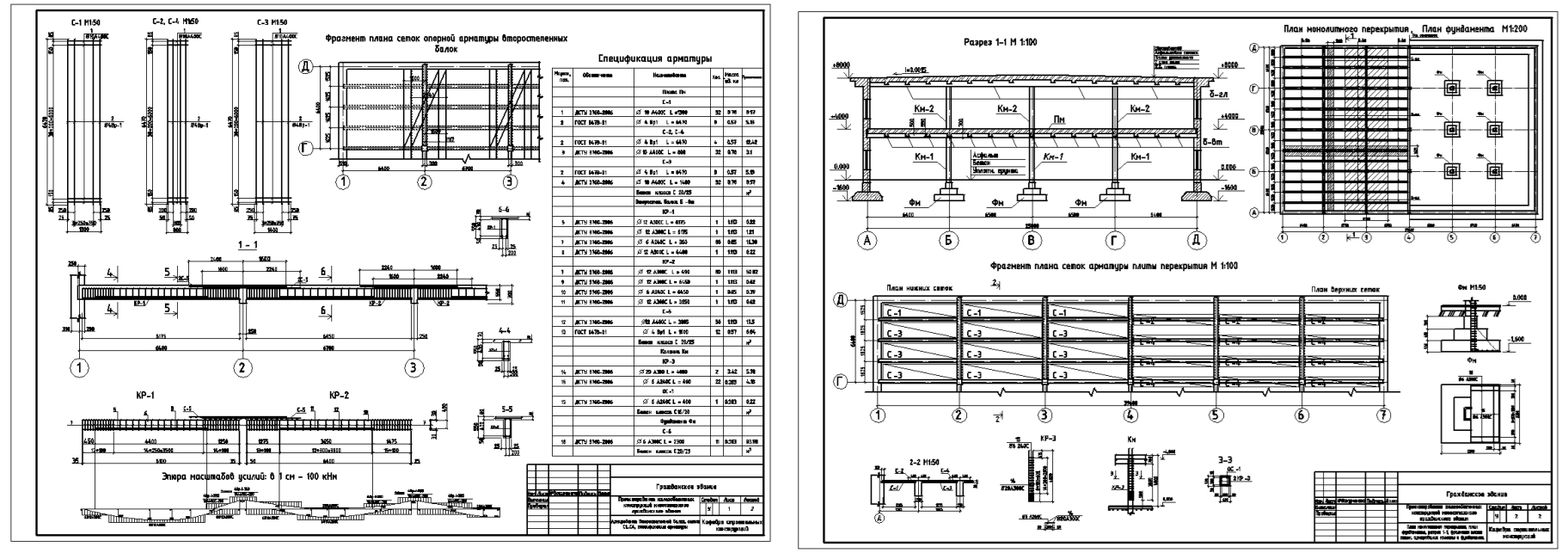

Графическая часть содержит 2 листа А2
Содержание
Вступление
1. Общие ведомости 5
2. Указания к компоновке межэтажного перекрытия 6
3. Конструктивная схема перекрытия 8
4. Предварительное определение толщины плиты и размеров поперечного сечения балок 12
5. Расчет и конструирование плиты 12
5.1. Выбор расчетной схемы 12
5.2 Определение расчетных пролетов плиты 13
5.3. Определение нагрузки на плиту 14
5.4. Определение изгибающих моментов 15
5.5. Определение толщины плиты 16
5.6. Определение площади продольной рабочей арматуры 17
5.7. Указания к конструированию плиты 17
6. Расчет и конструирование второстепенной балки 20
6.1. Выбор расчетной схемы 20
6.2. Определение расчетных пролетов 21
6.3. Определение нагрузки на балку 22
6.4. Определение изгибающих моментов 23
6.5. Определение поперечных сил 25
6.6. Определение размеров поперечного сечения второстепенной балки 25
6.7. Определение расчетной формы поперечного сечения второстепенной балки 27
6.8. Определение площади продольной рабочей арматуры 27
6.9. Расчет прочности второстепенной балки по наклонным сечениям 29
6.10 Указания к конструированию 33
7. Расчет и конструирование колонны 35
7.1. Выбор расчетной схемы 36
7.2. Определение усилий в колонне первого этажа 36
7.3 Определение размеров поперечного сечения колонны 39
7.4 Указания к конструированию колонны 41
8. Расчет и конструирование фундамента 44
8.1. Нагрузка на фундамент 44
8.2. Определение размеров подошвы фундамента 45
8.3. Определение высоты фундамента 45
8.4. Определение изгибающих моментов 47
8.5. Определение площади сечения арматуры 47
8.6 Указания к конструированию фундаментов 47
Использованная литература 50
