Конкурс асов 3D-моделирования

Проектирование железобетонных конструкций для многоэтажного здания

Одесская государственная академия строительства и архитектуры
Кафедра строительных конструкций
Курсовой проект на тему Проектирование железобетонных конструкций для многоэтажных зданий
Одесса 2012

Исходные данные:
Довжина приміщення в осях , м 39
Ширина приміщення в осях , м 20,2
Кількість поверхів n_п 3
Висота поверху H_п , м 4
Стіни з керамічної цегли, товщиною, м. 0,510
Вага підлоги з підготовкою (покрівлі з утеплювачем) q_п , кН/м2 1,6
Тимчасове (корисне) навантаження ν_n, кН/м2 9
Коефіцієнт надійності за навантаженням γ_f, 1,2
Коефіцієнт надійності за призначенням γ_n, 0,95
Снігове навантаження , кН/м2 1,1
Глибина закладання фундаменту , м 1,5
Бетон елементів перекриття, класу В30
Бетон колон, класу В20
Бетон фундаменту, класу В15
Арматура плити, класу А300С
Арматура балок, колон, фундаменту, класу А400С
Розрахунковий опір ґрунту R_0, МПа 0,23

Работа включает в себя пояснительную записку и два листа формата А2

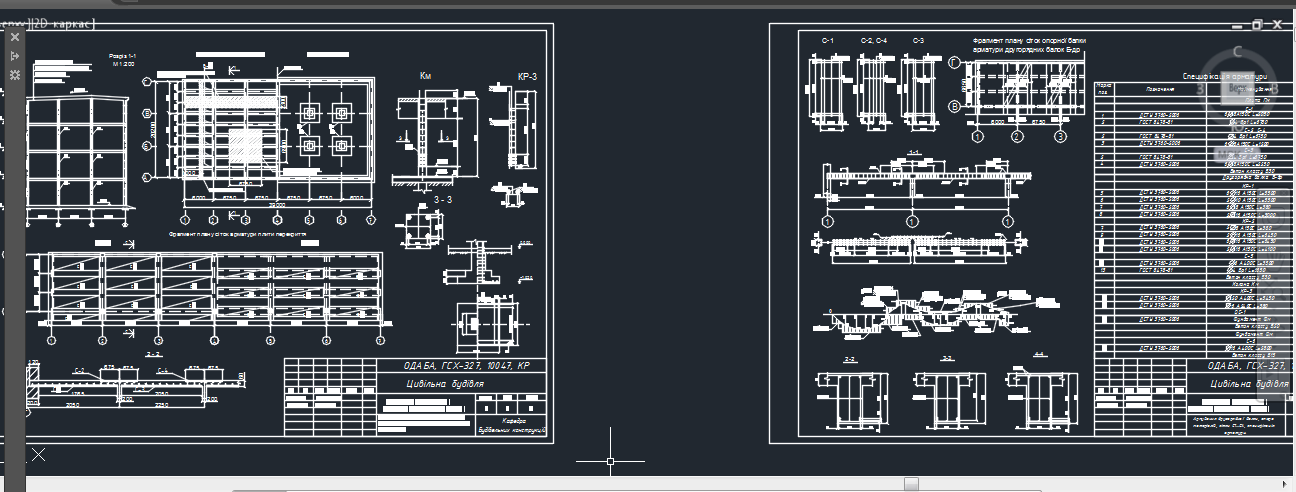

Состав: планы сеток арматуры, спецификация арматуры, план перекрытия, план фундамента, разрез, узлы, план сетки на плите перекрытия Язык документа
