Конструирование и расчет элементов железобетонных конструкций многоэтажного здания

«Кубанский государственный технологический университет»
Кафедра строительных конструкций
Пояснительная записка к курсовому проекту по дисциплине «Железобетонные и каменные конструкции»
На тему: «Конструирование и расчет элементов железобетонных конструкций многоэтажного здания»
Краснодар 2018

Выполнить конструирование и расчет элементов железобетонных конструкций многоэтажного здания (без подвала) с наружными несу¬щими каменными стенами и внутренним железобетонным каркасом.
ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
1. Размеры здания в плане (в осях): длина 64 м; ширина 24 м.
2. Размеры конструктивной ячейки 6,4 х 6 м.
3. Количество этажей 7.
4. Высота первого этажа 3,6 м.
5. Высота последующих этажей 3,6 м.
6. Нормативная полезная нагрузка на перекрытие 7 кПа.
7. Район строительства Уфа.
8. Нормативное давление на грунт 0,35 МПа.
9. Материалы для конструкций без предварительного напряжения:
бетон класса В20, арматура классов А300, А240 (эта же арматура применяется в качестве ненапрягаемой арматуры для предварительно напряжённых плит перекрытия).
10. Материалы для предварительно напряжённых конструкций (плит перекрытия):
бетон класса В35, напрягаемая арматура класса Bр1200.
Содержание
Задание на курсовое проектирование
Введение
1 Компоновка конструктивной схемы сборного перекрытия 5
2 Расчет ребристой плиты 6
2.1 Расчет ребристой плиты по предельным состояниям первой группы 6
2.1.1 Расчетный пролет и нагрузки 6
2.1.2 Усилия от нормативных и расчётных нагрузок 8
2.1.3 Компоновка поперечного сечения панели 8
2.1.4 Расчёт прочности сечений, нормальных к продольной оси панели 9
2.1.5 Расчет полки плиты на местный изгиб. 10
2.1.6 Расчет прочности по наклонным сечениям 12
2.2 Расчёт преднапряжённой плиты по предельным состояниям II группы 13
2.2.1 Расчёт по образованию трещин, нормальных к продольной оси 13
2.2.2 Расчёт по раскрытию трещин, нормальных к продольной оси 15
2.2.3 Расчёт плиты по деформациям (определение прогиба плиты) 17
3 Расчет неразрезного ригеля 21
3.1 Материалы ригеля и их расчетные характеристики 21
3.2 Статический расчет ригеля 21
3.3 Расчёт прочности ригеля по сечениям, нормальным к продольной оси 24
3.4 Расчёт прочности ригеля по сечениям, наклонным к продольной оси 26
3.5 Расчёт стыка ригеля с колонной 27
4 Расчёт прочности колонны 28
4.1 Сбор нагрузок на колонны 28
4.2 Определение расчётной продольной нагрузки на колонну 30
4.3 Расчет прочности колонны 30
4.4 Конструирование арматуры колонны. Конструирование стыка колонны 32
4.5 Расчёт сборных элементов многоэтажной колонны на воздействия в период транспортирования и монтажа 33
5 Расчёт и конструирование отдельного центрально – нагруженного железобетонного фундамента 36
Литература 40

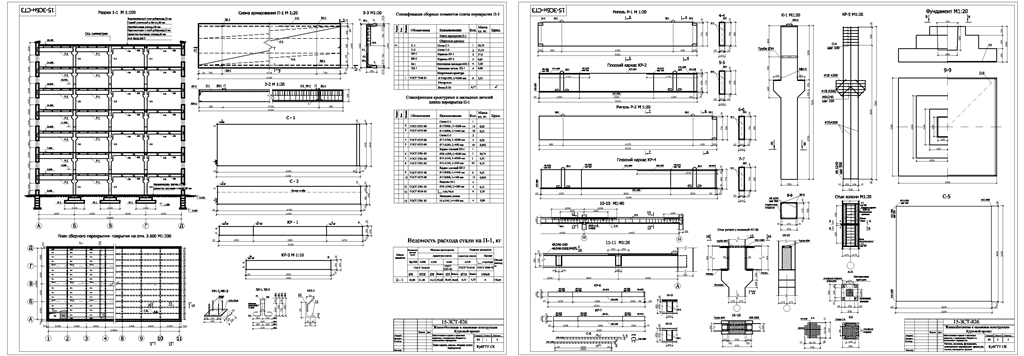

Состав: Пояснительная записка и 2 чертежа Разрез, план здания,ригели Р-1 и Р-2, плита П1,Колонна К-1, фундамент,Ф-1, спецификации Язык документа
