Расчет и конструирование монолитных железобетонных конструкций шестиэтажного здания в г. Тюмень

Министерство образования и науки Российской Федерации
Крымский федеральный университет им. В.И. Вернадского
Академия строительства и архитектуры
Архитектурно-строительный факультет
Кафедра строительных конструкций
Тема: «Расчет и конструирование монолитных железобетонных конструкций шестиэтажного здания в г. Тюмень»
Симферополь 2016

В данной работе представлена разработка конструктивной схемы перекрытия при следующих исходных данных: размеры здания в плане 72х20,8 м; высота этажа 4,8 м; наружные стены – кирпичные несущие; нормативная временная нагрузка на перекрытие vn = 13 кН/м2.
Графическая часть

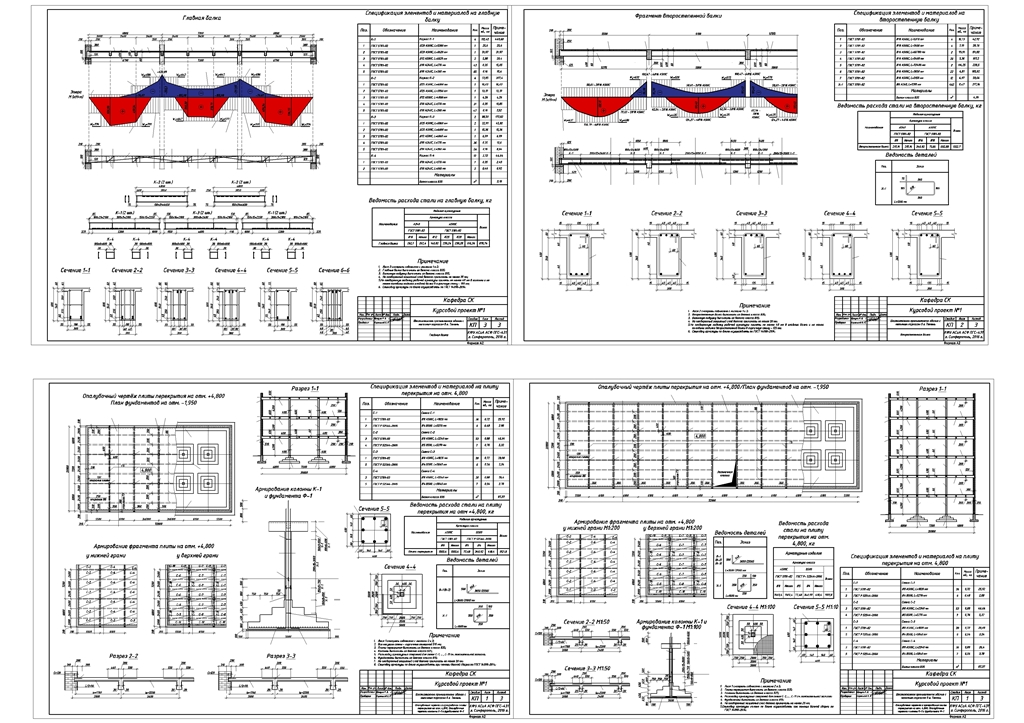

Опалубочные чертежи и армирование плиты перекрытия на отм. 4,800, Опалубочные
чертежи колонны К-1 и фундамента Ф-1. На листе 2 схема армиро-вания второстепенной балки. На листе 3 схема армирования глав-ной балки.
Содержание
Задание на курсовое проектирование
1. Компоновка конструктивной схемы монолитного ребристого перекрытия
2. Расчет и конструирование плиты перекрытия
2.1. Определение нагрузок
2.2. Определение усилий
2.3. Расчет сечений продольной арматуры
2.4. Конструирование плиты
3. Расчет и конструирование второстепенной балки
3.1. Расчетная схема
3.2. Определение размеров сечения второстепенной балки
3.3. Расчет прочности нормальных сечений
3.4. Расчет прочности второстепенной балки по наклонным
сечениям на действие поперечной силы
3.5. Построение эпюры материалов второстепенной балки
4. Расчет и конструирование главной балки
4.1. Расчётная схема, расчетные пролеты и нагрузки
4.2. Определение изгибающих моментов и поперечных сил
4.3. Проверка размеров сечения балки
4.4. Расчет на прочность по нормальным сечениям
4.5. Расчет прочности главной балки по наклонным сечениям на действие поперечной силы
4.6. Конструирование главной балки
5. Расчёт и конструирование колонны
5.1. Определение действующих нагрузок и усилий
5.2. Расчет армирования колонны
6. Расчет центрально нагруженного монолитного железобетонного фундамента
6.1. Конструирование столбчатого фундамента
6.2. Определение размеров подошвы фундамента
6.3. Определение высоты плитной части монолитного фундамента
6.4. Расчет рабочей арматуры подошвы фундамента
Список использованной литературы

Состав: Опалубочные чертежи и армирование плиты перекрытия на отм. 4,800, Опалубочные чертежи колонны К-1 и фундамента Ф-1, Схема армирования второстепенной балки, Схема армирования главной балки. Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Строительство / Расчет и конструирование монолитных железобетонных конструкций шестиэтажного здания в г. Тюмень

Просмотр файлов
КП ЖБК/
КП ЖБК/Курсовой.dwg
КП ЖБК/Пояснительная записка.docx
