"Расчет железобетонных конструкций многоэтажного ПЗ"

Нижегородский государственный архитектурно-строительный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему "Расчет сборных железобетонных конструкций многоэтажного ПЗ"
2018

Курсовая работа содержит расчет следующих элементов многоэтажного промздания: ребристая плита, сборный ригель поперечной рамы, сборной жб средней колонны.

Исходные данные: Сетка колонн lхlк= 5,7х6,0 м. Направление ригелей междуэтажных перекрытий поперёк здания. Нормативное значение временной нагрузки на междуэтажные перекрытия 13,5 кН/м2. Длительная нагрузка равна 11,6 кН/м2.

Графическая часть содержит план и разрез здания; геометрию, армирование и арматурные изделия для плиты, ригеля и колонны.

Содержание
1. Расчёт ребристой плиты
1.1 Исходные данные
1.2 Расчет плиты по прочности
1.3 Расчет плиты по второй группе предельных состояний
1.3.1 Расчёт по образованию трещин
1.3.2 Расчёт ширины раскрытия трещин
1.3.3 Расчёт плиты по прогибам
2. Расчёт сборного ригеля поперечной рамы
2.1 Вариант ригеля с тремя каркасами
2.1.1 Расчётные нагрузки
2.1.2 Расчётные пролёты ригеля
2.1.3 Расчетные изгибающие моменты
2.1.4 Расчетные поперечные силы
2.1.5 Расчет ригеля на прочность по нормальным сечениям
2.1.6 Определение площади поперечного сечения поперечной арматуры на отрыв
2.1.7 Расчет среднего ригеля на прочность по наклонным
сечениям на действие поперечных сил
2.1.8 Определение длины приопорных участков крайнего ригеля
2.1.9 Обрыв продольной арматуры в среднем ригеле.
3. Расчёт сборной железобетонной средней колонны
3.1 Расчёт колонны на сжатие
3.2. Расчёт колонны на поперечную силу
3.3. Расчёт консоли колонны
Расчёт консоли по СП63.13330.2012. Бетонные и железобетонные конструкции
Библиографический список

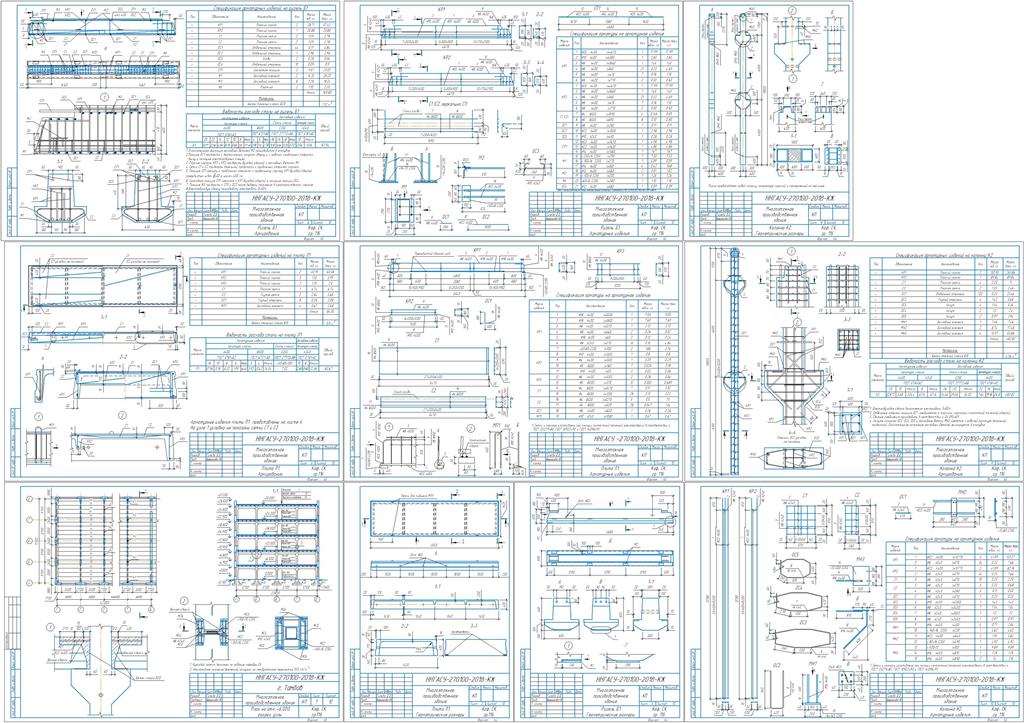

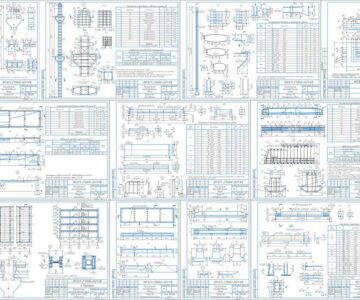

Состав: План, разрез, плита (геометрия, армирование, арматурные изделия), ригель (геометрия, армирование, арматурные изделия), колонна (геометрия, армирование, арматурные изделия). Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / "Расчет железобетонных конструкций многоэтажного ПЗ"

Курсовая жбк.docx
Лист 1 (план, разрез).cdw
Лист 2 (плита геометрия).cdw
Лист 3 (плита армирование).cdw
Лист 4 (плита арм.изд).cdw
Лист 5 (ригель геометрия).cdw
Лист 6 (ригель армирование).cdw
Лист 7 (ригель арм.изд).cdw
Лист 8 (колонна геометрия).cdw
Лист 9 (колонна армирование).cdw
Лист 10 (колонна арм. изд).cdw
