Модель вытяжного устройства кабельной продукции

400

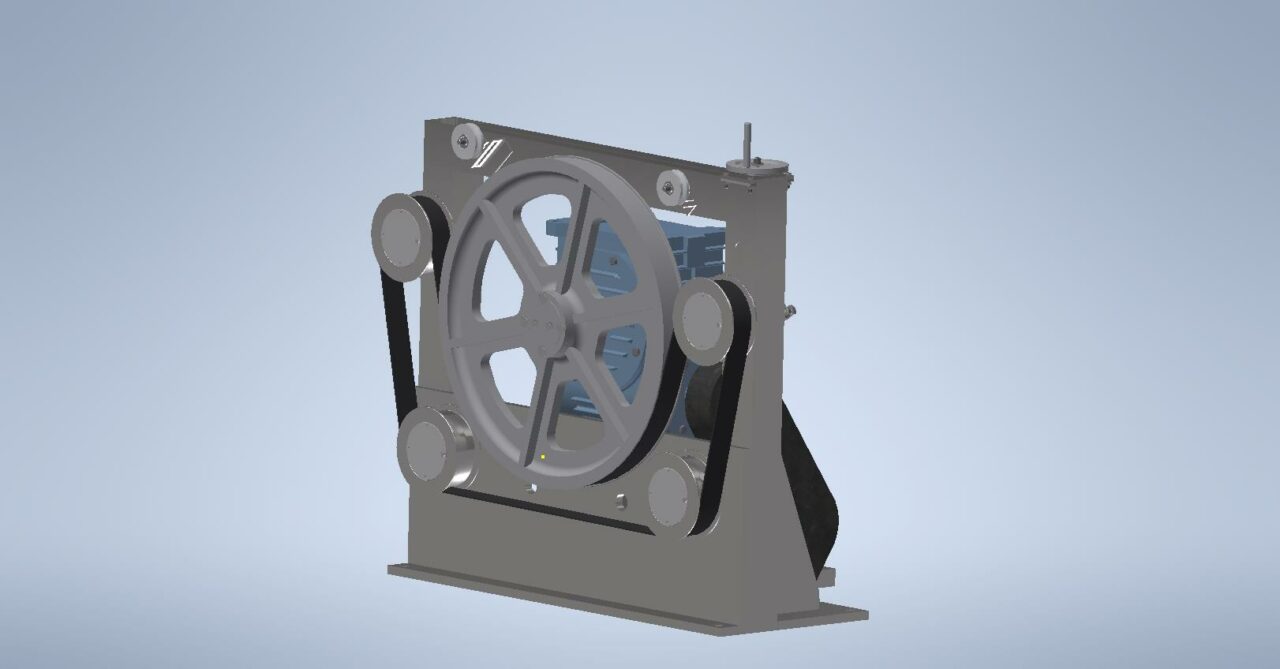

Вытяжное тяговое устройства применяется для протягивания длинномерных кабельных изделий, в том числе для применения в экструзионных линиях при наложении изоляции и оболочек на кабельные изделия.
Модель с деталировкой. Масштаб 1:1. Применялось твердотельное моделирование. Проектировалось срочно по заказу производственников для изготовления кабельной продукции, как всегда из того что есть -из материала под рукой- чтоб дешево, но работало.

Кабель

Автор

Ма Ах

Дата

29.03.2024

Язык

Русский

Состав

Сборка с чертежами

Софт

Inventor 2023 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
