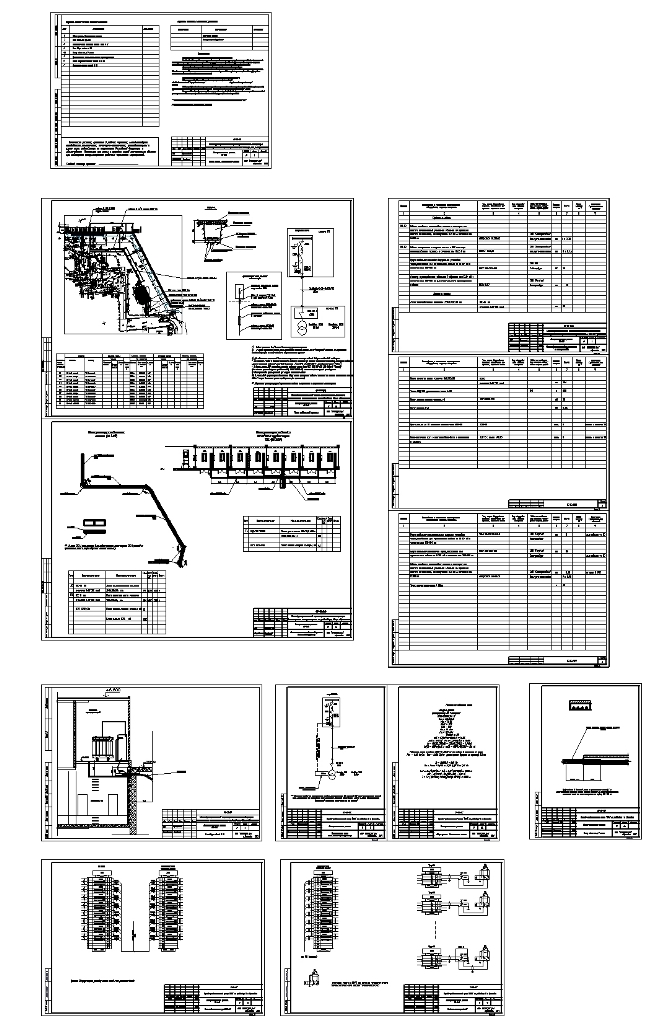

План кабельной трассы

Электротехнические решения.
КЛ-6кВ
Скелетная схема кабельной трассы.
Ввод в ТП (проект)

Настоящий проект разработан на кабельные сети электропитания торгово-развлекательного центра.
В соответствии с ТЗ электроснабжение проектируемого объекта осуществляется от проектируемого распределительного пункта 6кВ по 8-и кабельным линиям с до ввода в здание ТЦ. Кабели монтируются в кабельном ж\б канале в земле. Конструкция канала обеспечивает прокладку кабелей группами по секционно. В связи с тем, что проектом электроснабжения предусматривается удаленная защита силовых трансформаторов ТЦ вакуумными выключателями к ним прокладываются кабели обратной связи.
При проектировании кабельной трассы обеспечено дренажирование грунтовых вод из канала естественным путем в грунт.
Кабельная трасса запроектирована с учетом планируемого благоустройства прилегающей территории торгового центра и наличая других инженерных коммуникаций.. Кабельный канал монтируется под дорожное покрытие с минимальным занятием проезжей части. В случае необходимости проведения ремонтных работ на кабелях предусматривается вскрытие дорожного покрыия без значительного нарушения транспортных потоков.
