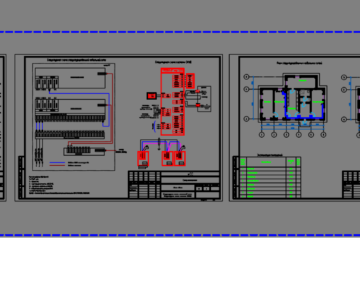

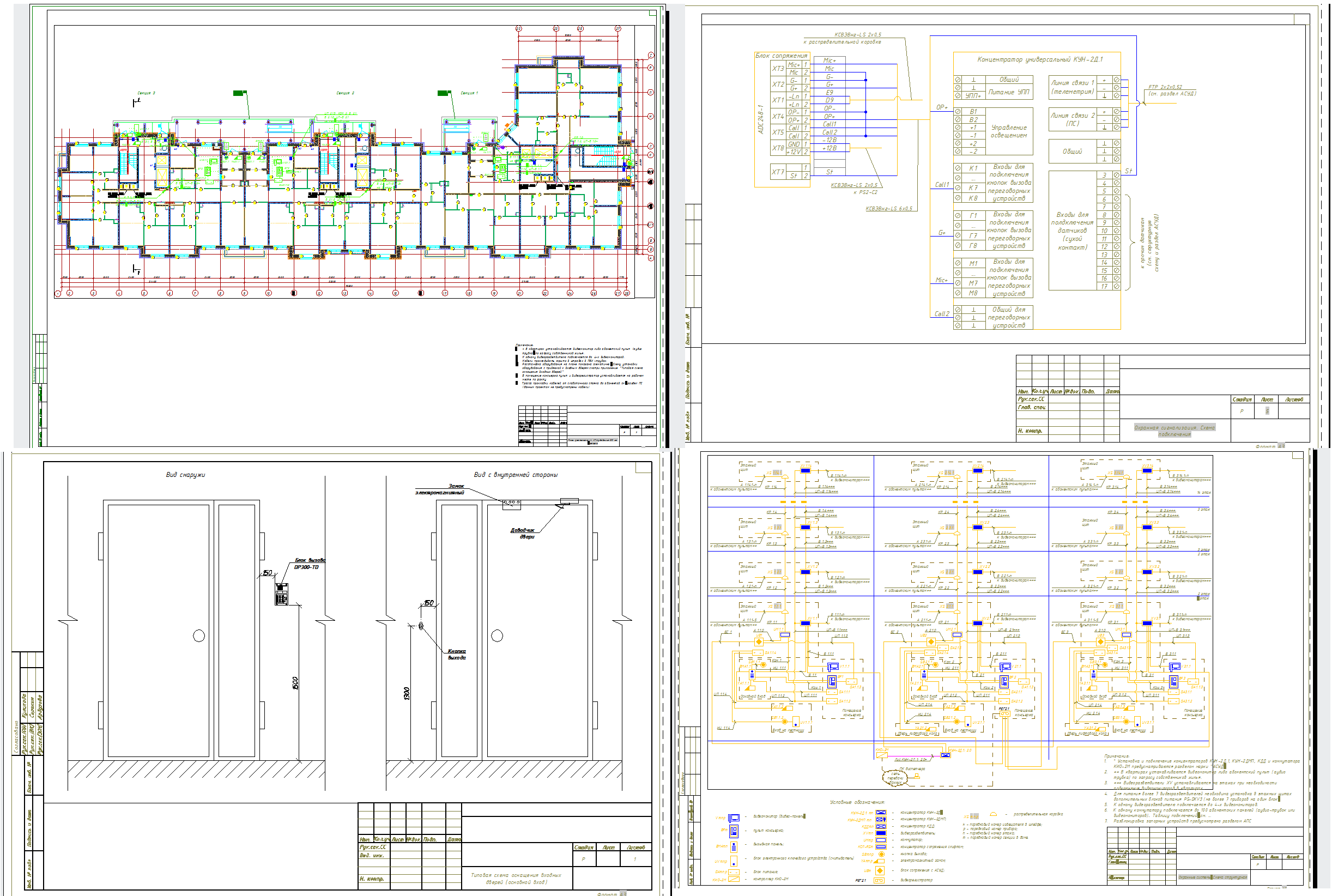

Проект домофонии в многоквартирном жилом доме. На базе оборудования Элтис.
Общие указания
1. Настоящий раздел рабочей документации предусматривает устройство домофонной связи.
2. Рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные ьтребования.
3. В состав домофонной связи входят:
· вызывные панели;
· пульты коньержей;
· абонентские пульты;
· блоки электронного ключевого устройства;
· электромагнитные замки;
· коммутационное оборудование и блоки питания;
· блоки сопряжения с системой диспетчеризации.
4. Документацией предусматривается оборудование дверей электромагнитными замками и устройствами для вызова консьержа и прохода в подъезд с помощью электронного ключа типа Touch Memory. Также выполняется магистральная кабельная разводка по стояку.
5. Проектом предусмотрена техническая возможность установки абонентского оборудования в каждую квартиру. Абонентские пульты или видеомониторы устанавливаются в квартирах по запросу собственников жилья.
6. Система проектируется как элемент комплексной системы диспетчеризации здания. Извещатели подключаются к концентраторам, предусматриваемым разделом АСУД.
7. В вертикальном стояке прокладывается FTP-10P-Cat.3-IN для подключения коммутационных коробок; подключение видеоразветвителей осуществляется коаксиальным кабелем марки РК 75-2-11. Прочие кабельные линии выполнить кабелями марки КСВЭВнг-LS.
8. Кабели прокладываются:
· на технических этажах - открыто: в гофрированной ПВХ-трубе, а также по металлическому кабельному лотку (предусматривается разделом ПС);
· на 1 этаже - скрыто: в штрабах в гофрированной ПВХ-трубе, и в закладных в монолитных конструкциях в ПНД-трубах.
10. Не допускается производить замену оборудования и материалов на аналогичные без согласования с Заказчиком и проектной организацией-разработчиком проекта. Не допускается устанавливать оборудование с обнаруженными дефектами.
