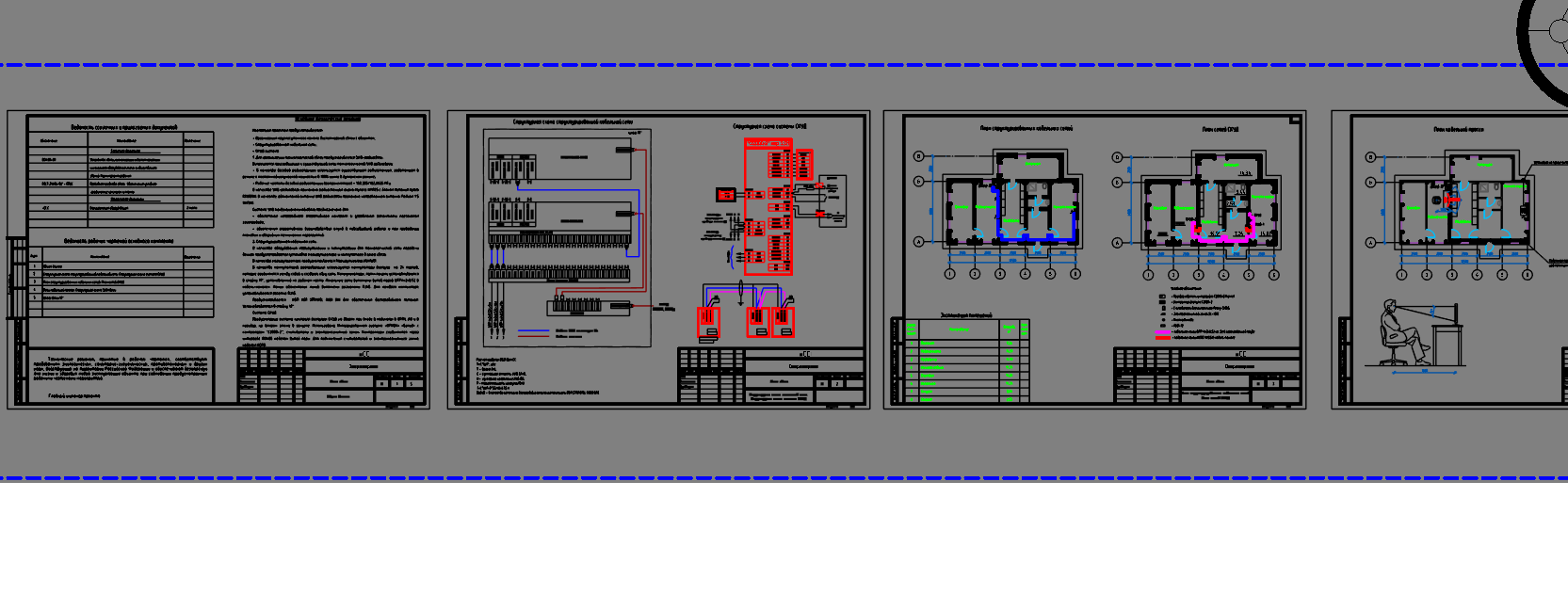

Рабочий проект СС здания операторной

Настоящим проектом предусматривается:
- Организация круглосуточного канала диспетчерской связи с объектом;
- Структурированная кабельная сеть;
- СКУД система.
1. Для организации технологической связи предусмаривается УКВ-радиосвязь.
Выполняется присоединение к существующей сети технологической УКВ радиосвязи:
- В качестве базовой радиостанции используется существующая радиостанция, работающая в режиме с постоянной излучаемой мощностью в 100% цикле в дуплексном режиме;
- Рабочие частоты базовой радиостанции (ретранслятора) - 168,385/162,6625 МГц.
В качестве УКВ-радиосвязи применена радиостанция фирмы Hytera HM785 с блоком питания Hytera PS16001(H). В качестве абонентской антенны УКВ радиосвязи применена направленная антенна Радиал Y5 VHF(H).
Система УКВ конвенциональной связи предназначена для:
- обеспечение непрерывного оперативного контроля и управления ремонтными персоналом газопровода;
- обеспечения оперативного взаимодействия служб в повседневной работе и при проведении плановых и аварийных технических мероприятий.
2. Структурированная кабельная сеть.
В качестве оборудования маршрутизации и коммутизации для технологчиской сети передачи данных предусматривается установка маршрутизатора и коммутатора в шкаф связи.
В качестве маршрутизатора предусматривается Маршрутизатор HUAWEI.
В качестве коммутаторов распределения используются коммутаторы доступа на 24 портов, которые соединяются между собой и создают одну сеть. Коммуникаторы, патч-панели устанавливаются в стойку 19", установленный на рабочем месте. Локальные сети выполнены витой парой UTP4x2х0.52 в кабель-каналах. Концы абонентских линий выполнены разъемами RJ45. Для каждого компьютера устанавливается розетка RJ45.
Предусматривается ИБП ИБП STR1101SL (1000 ВА) для обеспечения бесперебойного питания. Устанавливаются в стойку 19".
Система СКУД.
Предусмотрена система контроля доступом СКУД на дверях при входе в кабинеты в ОРП1, АО и в коридор, на втором этаже в санузле. Использована Интегрированная система «ОРИОН» «Болид» с контролером "С2000-2", считыватели и электромагнитный замок. Контроллеры соединяются через интерфейс RS485 кабелем витой пары. Для подключения считывателей и электромагнитного замка кабелем КСПВ.
