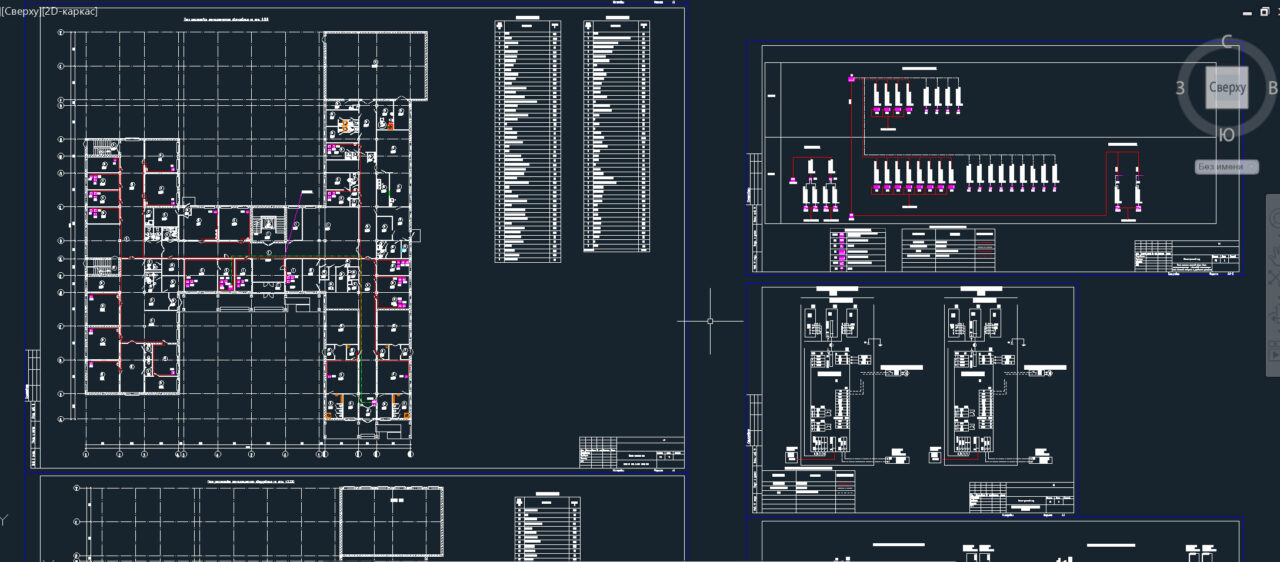

Проект СС средней школы

Проект сети связи (СС) средней школы включает в себя разделы: видеонаблюдение, структурированная кабельная система, сесть звонков и часов, система контроля и управления доступом. Проект системы связи разработан на основании задания на проектирование, архитектурно-строительной, санитарно-технической частей проекта.

Электрочасофикация и звонковая сигнализация
В учительсткой установить часовую станцию, управляющая вторичными электрочасами и сетью звонковой сигнализации. Питание часовой станции выполнить от сети 230В.
Вторичные электрочасы установить в вестибюлях, рекреационных помещениях.
Для регламентации учебного процесса предусматривается установка электрозвонков в коридорах.
Сети электропитания электрочасофикации и звонковой сигнализации выполнить кабелем скрыто в гофротрубах ПВХ под слоем штукатурки.

Система контроля и управления доступом (СКУД)
Функционально СКУД состоит из центрального и линейного оборудования, кабельной сети и электропитания.
В качестве центрального и линейного оборудования используется профессиональная система безопасности Perco.
Программно-аппаратный комплекс Perco включает в себя:
1. Автоматизированное рабочее место (АРМ) с установленным программным обеспечением
2. Электронная проходная (турникет-трипод) Perco в комплекте с контроллерами карт доступа, перекладинами и ограждениями «антипаника», обеспечивают выполнение требований в области пожарной безопасности при эвакуации.
Проектом предусмотрен монтаж полуростового ограждения для ограничения доступа на территорию школы без карт доступа. Вход-выход выполняется через электронную проходную.
Электропитание АРМ выполняется - от розеточной сети, резервное - от ИБП; электронной проходной - от сети 230В.
Заземление и зануление приборов и оборудования подсистемы должно выполняться согласно ПУЭ РК и соответствовать требованиям технической документации на оборудование.

Структурированная кабельная система (СКС)
Рабочей документацией СКС предусматривается проводного исполнения - на основе симметричного кабеля парной скрутки и беспроводного исполнения - на основе Wi-Fi.
СКС предназначается для технического обеспечения информационных служб, в том числе:
- Локально-вычислительной сети (ЛВС);
- Телефонной сети (ТФ).
 Спроектированная система представляет общее «кабельное пространство» и элементы коммутации как часть инженерной инфраструктуры здания.
Разрабатываемая настоящим проектом СКС состоит из следующих функциональных элементов:

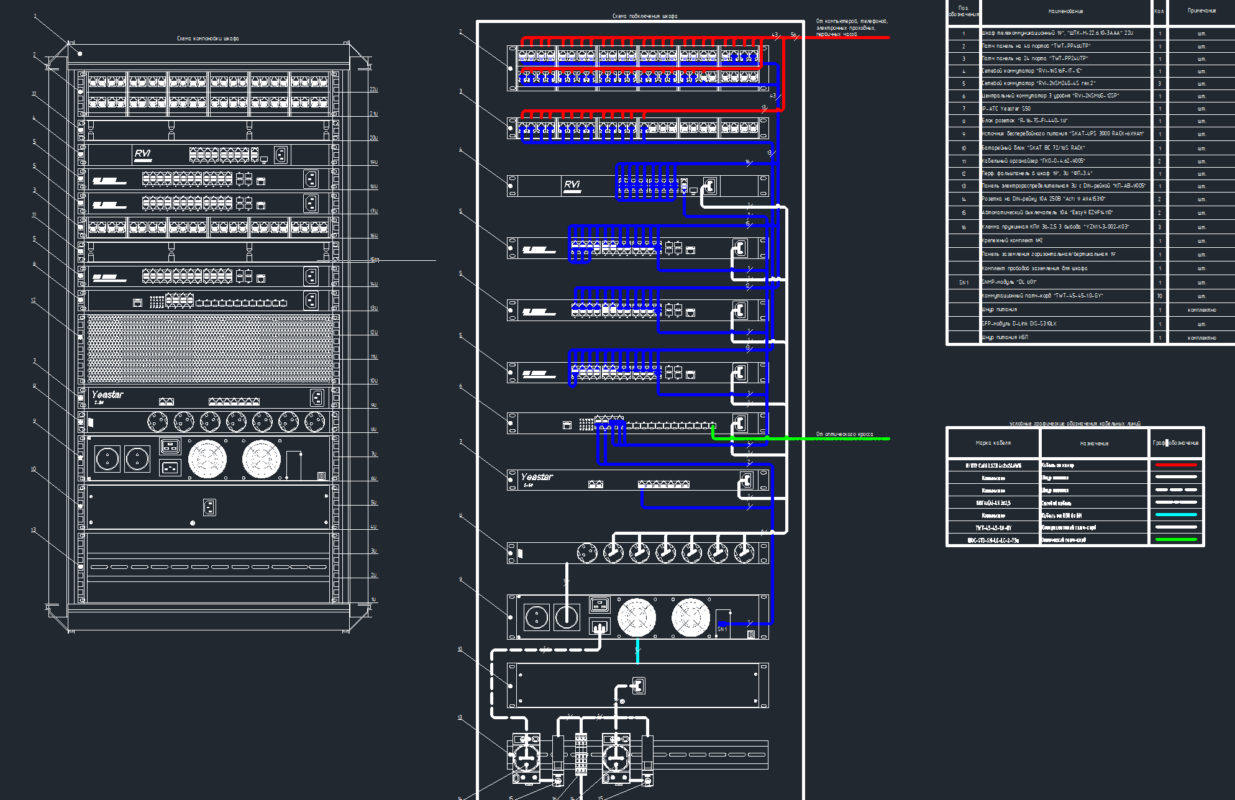

- коммутационный шкаф с ethernet-коммутатором, патч-панелями (ШК);
- IP-АТС
- точка доступа с Wi-Fi-интерфейсом;
- кабель абонентской сети;
- информационные розетки;
- IP-телефоны.
Коммутационный шкаф (ШК) установить в приемной, сетевые розетки - в административных кабинетах, точку доступа - в классе информатики.
ЛВС объединяет персональные компьютеры, а также обеспечивает доступ к сети Интернет. Для построения системы передачи данных используются информационные розетки и точка доступа c Wi-Fi интерфейсом.
ТФ выполнена на базе IP-АТС, установленной в коммутационном шкафу, сетевых розеток, патч-кордов и IP-телефонов, установленных у абонентов. АТС предназначена для коммутации абонентов внутри офисной телефонной сети, для возможности абонентам совершать звонки в город, то есть организация сопряжения с телефонной сетью общего пользования, для приёма городских звонков и направление их на указанные внутренние номера.
Кабельные линии СКС проложить открыто в кабель-канале.

Система громкой связи (СГС)
Проектом предусмотрена система громкой связи на основе системы речевого оповещения: блок речевого оповещения (БРО) и модулей речевого оповещения (МРО), предусмотренные разделом пожарной сигнализации и проектируемой микрофонной консоли. Микрофонную консоль подключить к ШПС (см.ПС) и настроить на режим "Консоль оповещения".
